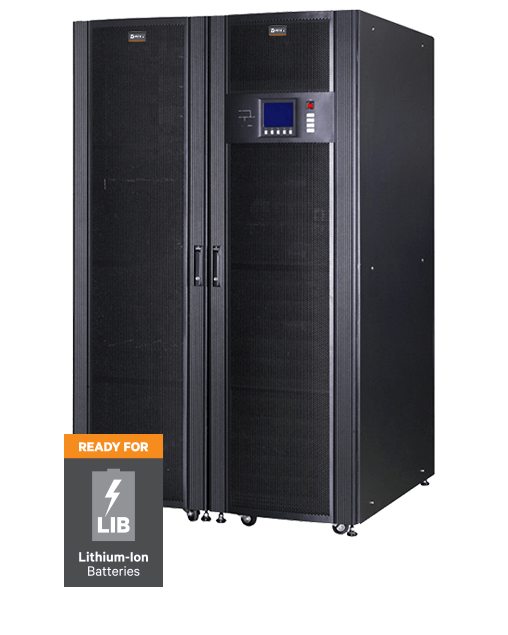

维谛Liebert APM 是基于由维谛技术开发的可扩展电源平台的下一代 UPS 解决方案。 Liebert APM 与其他电源保护解决方案的不同之处在于其自适应电源管理器功能。 在同类产品中独一无二，Liebert APM 在单个机柜中提供完整的高效电源保护和分配，消除了两级配电的复杂性。 其智能和自适应能力，在数据中心行内管理电源，使其成为未来业务扩展的合适解决方案。它具有 FlexPower 技术，将分布式智能和可扩展能力融入到一个公共组件中。 它适用于中小型企业，态度快速增长：由于其架构，使 UPS 系统容量可以低至30kW，可以增长与业务高达600kW。
优点
超级节能环保：50% - 75% 负载效率 96%，25% 负载效率，95%，输入功率因数=1，输入谐波电流 3%
超强带载能力：输出功率因数为1，带超前及滞后功率因数负载均不降额。
便于安装：上下均可进出线，无需进线柜，柜内集成 UPS 和智能配电。
便于维护：模块化，热插拔，全正面维护，UPS、旁路、配电均可在 2分钟内维修更换。
便于改造：电池组节数设置灵活，便于旧系统改造时利用原有电池系统，也可在单节电池故障时及时撤除且不影响 UPS 系统运行。
特性
UPS 和电池系统都采用 IT 风格的机架，整齐美观。
内置全球最精巧的20、30kVA机架式UPS，高度3U。
内置可插拔维护的旁路模块
可以内置智能服务器电源管理系统SPM，可检测每一路分支的开关状态、电压、电流、功率因数、谐波、用电量，并设定2级负载电流预警。
APM 90/150 可选配可安装18 路空开的插拔式配电模块，可随时扩容、调整输出配电回路。
APM 90/150 选配 ABB 热插拔空开，主路无需停电即可进行分路开关扩容或负载调相。
UPS 供电和负载配电均采用动态配置，UPS 容量和负载配电回路数量均可随用户IT系统增加而变化。
系统特点
UPS 和电池系统都采用 IT 风格的 Rack 机架，整齐美观
内置全球最精巧的20、30kVA机架式UPS， 高度3U
内置可插拔维护的旁路模块
APM 90/150 可以内置智能服务器电源管理系统 SPM ，可检测每一路分支的开关状态、电压、电流、功率因数、谐波、用电量，并设定 2 级负载电流预警
APM 90/150 可选配可安装 18 路空开的插拔式配电模块，可随时扩容、调整输出配电回路
APM 90/150 可选配 ABB 热插拔空开，主路无需停电即可进行分路开关扩容或负载调相
UPS供电和负载配电均采用动态配置，UPS 容量和负载配电回路数量均可随用户IT系统增加而变化
选件
■ SPM智能配电单元
■ ABB配电模块(18路)
■ ABB热插拔配电模块(18路)
■ Nader配电模块(18路)
■ UPS SIC/SNMP卡
■ UPS 干接点卡
■ SiteMonitor UPS监控软件
■ 负载总线同步(LBS)电缆及扩展组件
■ 温湿度传感器
■ Rack电池柜
APM 智能IDC动力系统是艾默生集40余年大功率UPS生产经验，业内领先的IDC动力保障和智能供电管理技术，全新推出的新一代一体化IT机房不间断供电及智能配电管理系统。
APM系统采用模块化冗余设计理念，为系统提供N+X冗余并联系统的高可用性。同时，UPS功率 模块支持热插拔，扩容升级变得异常简单。系统维护时间也由传统的4-12小时缩短为2min，大幅提升系统的可用性。
APM系列模块化UPS具有可靠性高，节能环保等优异特点，为新一代信息技术产业的发展保驾护航，提供安全可靠、绿色环保的交流供电解决方案。
■ 超强带载能力：输出功率因数为1，带超前及滞后功率因数负载均不降额
■ 便于安装：上下均可进出线，无需进线柜，柜内集成UPS和智能配电
■ 便于维护：模块化，热插拔，全正面维护，UPS、旁路、配电均可在2min内维修更换
■ 便于改造：电池组节数设置灵活，便于旧系统改造时利用原有电池系统，也可在单节电池故障时及时撤除且不影响UPS系统运行
系统特点
UPS 和电池系统都采用 IT 风格的 Rack 机架，整齐美观
内置全球最精巧的20、30kVA机架式UPS， 高度3U
内置可插拔维护的旁路模块
APM 90/150 可以内置智能服务器电源管理系统 SPM ，可检测每一路分支的开关状态、电压、电流、功率因数、谐波、用电量，并设定 2 级负载电流预警
APM 90/150 可选配可安装 18 路空开的插拔式配电模块，可随时扩容、调整输出配电回路
APM 90/150 可选配 ABB 热插拔空开，主路无需停电即可进行分路开关扩容或负载调相
UPS供电和负载配电均采用动态配置，UPS 容量和负载配电回路数量均可随用户IT系统增加而变化
选件
■ SPM智能配电单元
■ ABB配电模块(18路)
■ ABB热插拔配电模块(18路)
■ Nader配电模块(18路)
■ UPS SIC/SNMP卡
■ UPS 干接点卡
■ SiteMonitor UPS监控软件
■ 负载总线同步(LBS)电缆及扩展组件
■ 温湿度传感器
■ Rack电池柜
简介
数据中心持续可靠的运行是保证客户核心业务永不间断的关键保障。随着公司业务的不断发展， 支持业务运营平台的基础架构——数据中心的规模也需要不断扩容升级。所以，新数据中心的建设需要关注系统的高可用性和易扩容特性。APM 智能IDC动力系统是艾默生集40余年大功率UPS生产经验，业内领先的IDC动力保障和智能供电管理技术，全新推出的新一代一体化IT机房不间断供电及智能配电管理系统。
APM系统采用模块化冗余设计理念，为系统提供N+X冗余并联系统的高可用性。同时，UPS功率 模块支持热插拔，扩容升级变得异常简单。系统维护时间也由传统的4-12小时缩短为2min，大幅提升系统的可用性。
APM系列模块化UPS具有可靠性高，节能环保等优异特点，为新一代信息技术产业的发展保驾护航，提供安全可靠、绿色环保的交流供电解决方案。
应用范围
■ 企业中型数据机房、金融、证券数据中心以及政府行业中小型IDC中心全新的技术特性
■ 超级节能环保：50%～75%负载效率＞96%，25%负载效率＞95%；输入功率因数≈1，输入谐波电流＜3%■ 超强带载能力：输出功率因数为1，带超前及滞后功率因数负载均不降额
■ 便于安装：上下均可进出线，无需进线柜，柜内集成UPS和智能配电
■ 便于维护：模块化，热插拔，全正面维护，UPS、旁路、配电均可在2min内维修更换
■ 便于改造：电池组节数设置灵活，便于旧系统改造时利用原有电池系统，也可在单节电池故障时及时撤除且不影响UPS系统运行
技术指标
| 型号 | APM90 | APM150 | APM300 | ||
| 功率(kVA/kW) | 18，36，54，72，90 | 30，60，90，120，150 | 30，60，90，120，150，180，210，240，270，300 | ||
| 物理参数 | |||||
| 宽×深×高(mm) | 600×1100×2000 | 1200×1100×2000 | |||
| 重量(kg) | 340 | 450 | 550 | ||
| 输入特性(整流器) | |||||
| 额定输入电压 | 380/400/415VAC，三相四线 | ||||
| 额定工作频率 | 50/60Hz | ||||
| 输入电压范围 | 228V～476V，－20%～＋25%满载，－25%～－40%线性降额，－40%可带70%负载 | ||||
| 输入频率范围 | 40Hz～70Hz | ||||
| 输入功率因数 | 满载＞0.99，半载＞0.98 | ||||
| 输入电流谐波(THDi) | ＜3% | ||||
| 输入功率缓启动功能 | 有，5-30秒可设置 | ||||
| 直流特性 | |||||
| 充电器输出稳压精度 | 1% | ||||
| 直流纹波电压 | ≤1% | ||||
| 输出特性(逆变器) | |||||
| 逆变器输出电压 | 380/400/415VAC，三相四线 | ||||
| 输出功率因数 | 1(kW=kVA) | ||||
| 电 压 稳定性 | 稳态 | ＜±1%典型值 | |||
| 瞬态 | ＜±5％典型值 | ||||
| 稳态响应时间 | ＜20ms | ||||
| 逆变器过载能力 | 110%1小时，125%10分钟，150%1分钟，＞150%200毫秒 | ||||
| 相移转性 | 带100%均衡负载时 | ＜1° | |||
| 带100％不均衡负载时 | ＜1° | ||||
| 总谐波含量THDv | 100%线性负载 | 1% | |||
| 100%非线性负载 | 3% | ||||
| 旁路 | |||||
| 旁路输入电压 | 380/400/415VAC，三相四线 | ||||
| 旁路电压范围 | 默认－20%～＋15%，－40%、－30%、－10%～＋10%、＋15%等其它范围值可通过软件设置 | ||||
| 旁路过载能力 | 135%长期，170%1小时，1000%100ms | ||||
| 系统 | |||||
| 频率 | 50Hz/60Hz(可设置) | ||||
| 市电同步跟踪范围 | ±2Hz(默认值)，±0.5Hz～3Hz每0.5Hz可调 | ||||
| 实测频率精度(内部时钟) | 50Hz/60Hz±0.02% | ||||
| 系统效率 | 高达 94% | 高达 96% | |||
| SPM智能配电系统 | |||||
| 分路开关数量 | 单个模块18路（可选配1-3个模块） | 外配 MiniSPM 实现机架级供电（可选配 3-5 个模块） | |||
| 分路开关容量 | 标配25A，可选装10～63A | 16A、32A模块可选 | |||
| 监测功能 | 主路及分路开关状态、电压、电流、功率因数、谐波、用电量、2级电流预警 | 主路及分路开关状态、电压、电流、功率因数、谐波、用电量、2级电流预警 | |||
| 工作环境 | |||||
| 运行温度范围 | 0～40℃(详见用户手册) | ||||
| 存储温度 | －40～70℃(不含电池) | ||||
| 相对湿度 | 0～95%无凝露 | ||||
| 最大运行高度 | ≤海拔1000m，1000～2000m之间每增加100m，所带负载减少1% | ||||
| 噪音(1m) | 55～62dB，随负载率调整 | 55 ～ 65dB ，随负载率调整 | |||
| 保护等级 | IP20(内置防尘滤网) | ||||
|
符合标准 |
安规： IEC60950-1 ， IEC62040-1-1/ AS 62040-1-1 ，电磁兼容： IEC62040-2 / AS 62040-2/EN50091-2 CLASS A ，设计与测试： IEC62040-3 / AS 62040-3 |
||||
