IBMU 智能蓄电池在线监控系统
铅酸蓄电池是引起关键业务中断最大的故障隐患，为了保障业务稳定、连续运行，同时更 加经济有效地利用好电池投资，充分发挥电池的使用价值，维谛技术推出 IBMU 智能蓄电 池在线监控系统，实时监控铅酸蓄电池状态，准确定位问题蓄电池，以便及时维护和避 免容量浪费。
应用范围：
• 配套铅酸蓄电池的各类UPS、高压直流、通信电源、电力电源系统 技术特性 高精度
• 内阻检测精度±2%，电压检测精度±0.1%，电流检测精度±1%
• 根据内阻变化趋势准确定位问题蓄电池 高可靠 • 能耗低，毫安级的工作电流，大幅延长电池寿命
• 通讯可靠，环接组网，杜绝单点故障 • 关键数据本地后台双存储，确保数据安全
• 完善的保护功能，确保反接、短路、过压、过流等异常工况下的设备及人员安全 高便利
• 模块化设计, 安装简单, 快速部署 • 本地告警，快速定位故障
• 在线维护，监控系统不间断 可视化
• 后台监控系统图表化显示，趋势数据一目了然
• 主控模块实现电池参数本地液晶显示及系统参数本地设置

技术参数
项目		规格
		系统及主控模块参数
内阻测量范围		0.1～65.5mΩ
后台通讯接口		RS485、RJ45
后台通讯协议		MODBUS、SNMP
工作温度		-10℃～50℃
工作湿度		5%～95%
最大运行高度		海拔2000m
主控模块型号		BM-CM6S	BM-CM6S-48
主控模块电源电压范围		85～264Vac或110V～370Vdc	36～72Vdc
主控模块重量（kg）		1.8
主控模块深×宽×高（mm）		116×430×44mm（19吋标准1U）
主控模块安装方式		壁挂/机架

		电流测量模块参数
型号	BM-TC500	BM-TC1000	BM-TC1500
电流测量范围	0～500A	0～1000A	0～1500A
电流测量精度		±1%
环境温度测量范围		-5℃～99℃
重量（g）		72
长×宽×高（mm）		84×60×30
安装方式		安装于电池或电池架表面

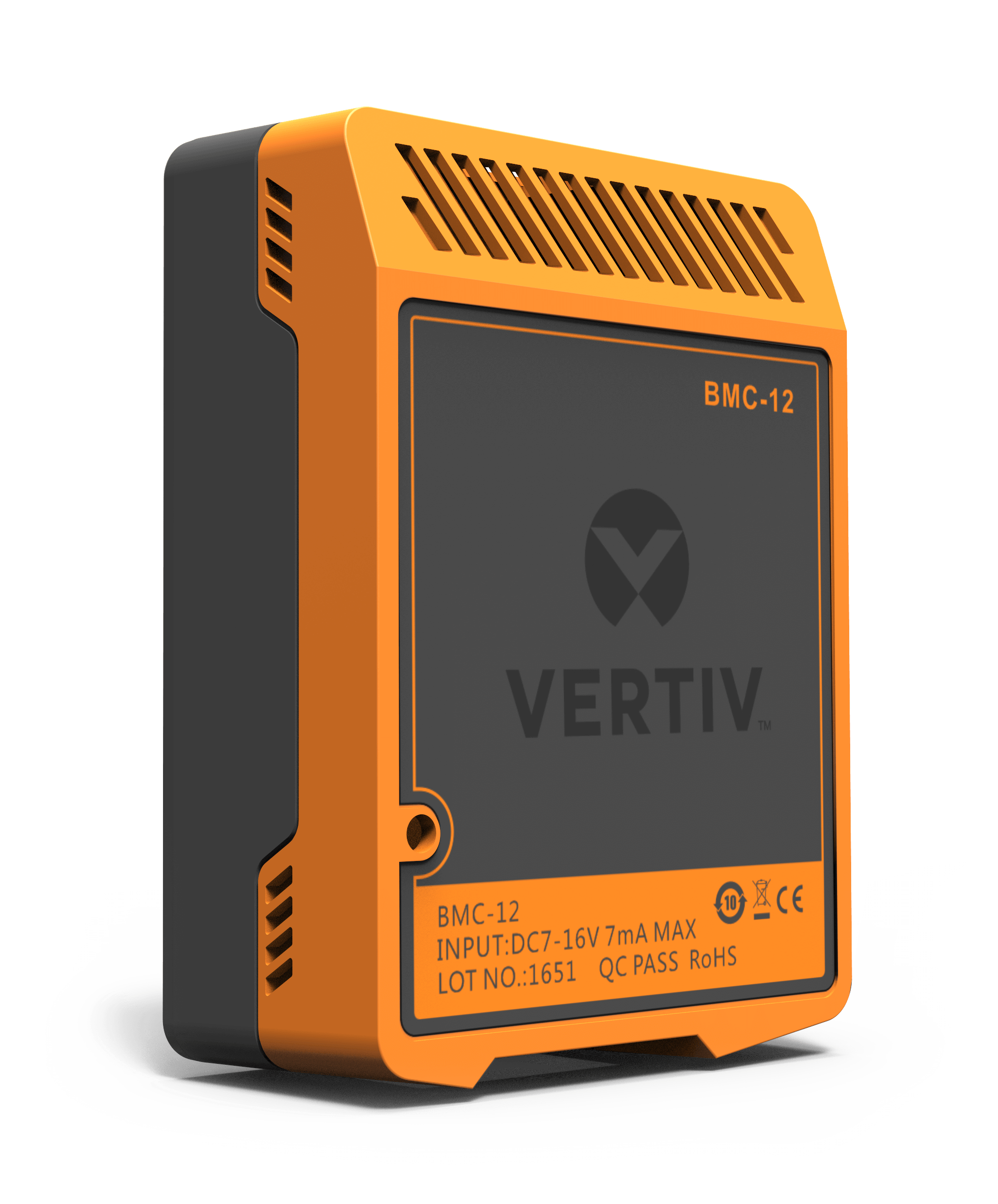

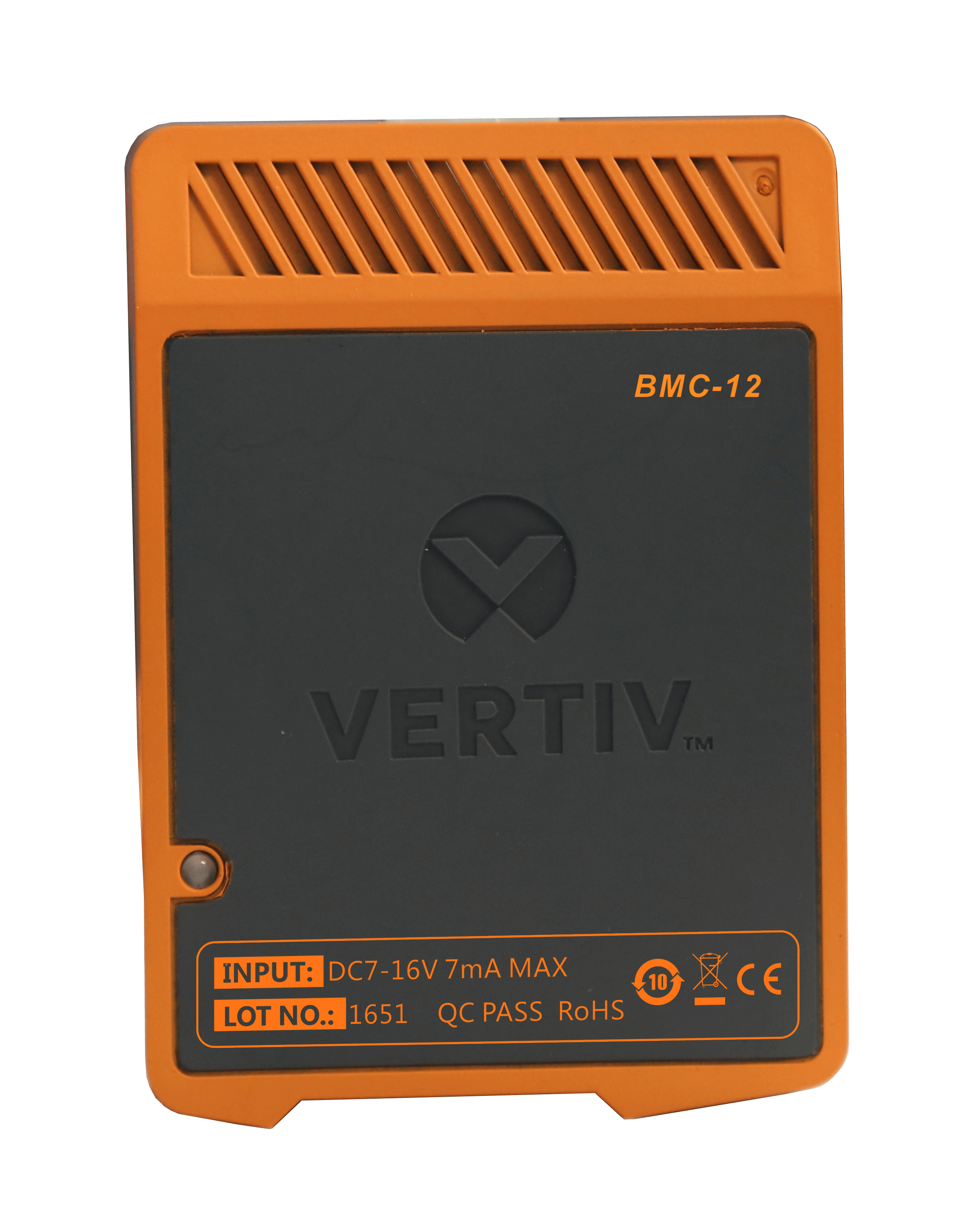

		单体电池检测模块参数
型号	BMC-12	BMC-6	BMC-2
电压测量范围	7.0～16.0V	4.5～7.5V	1.5～2.5V
电压测量精度		±0.1%
电池温度测量范围		-10℃～75℃
工作功耗		<0.3W
重量（g）		72
长×宽×高（mm）		84×60×30
安装方式		安装于电池表面
