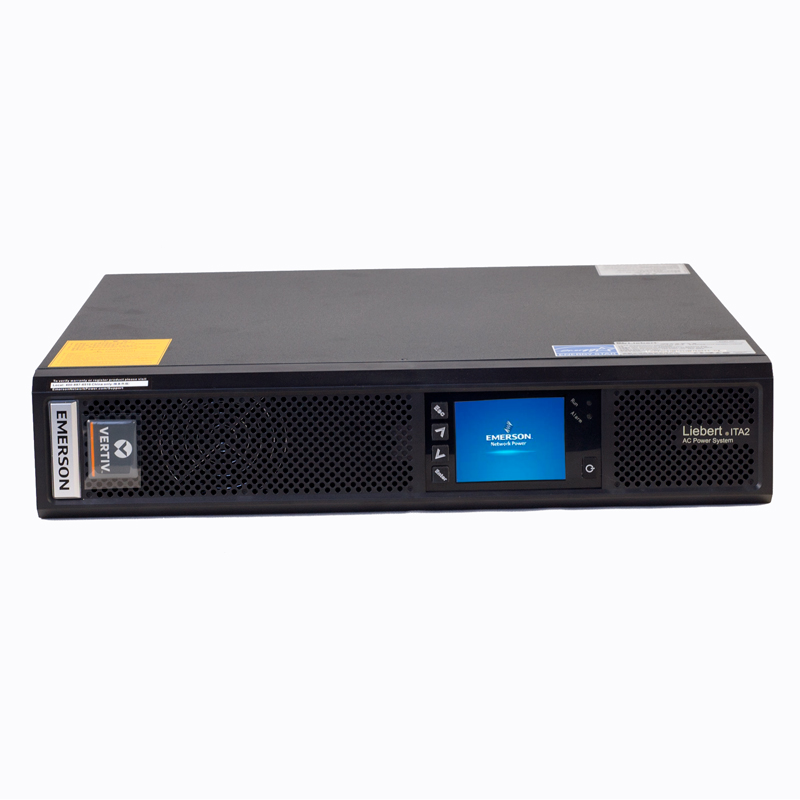

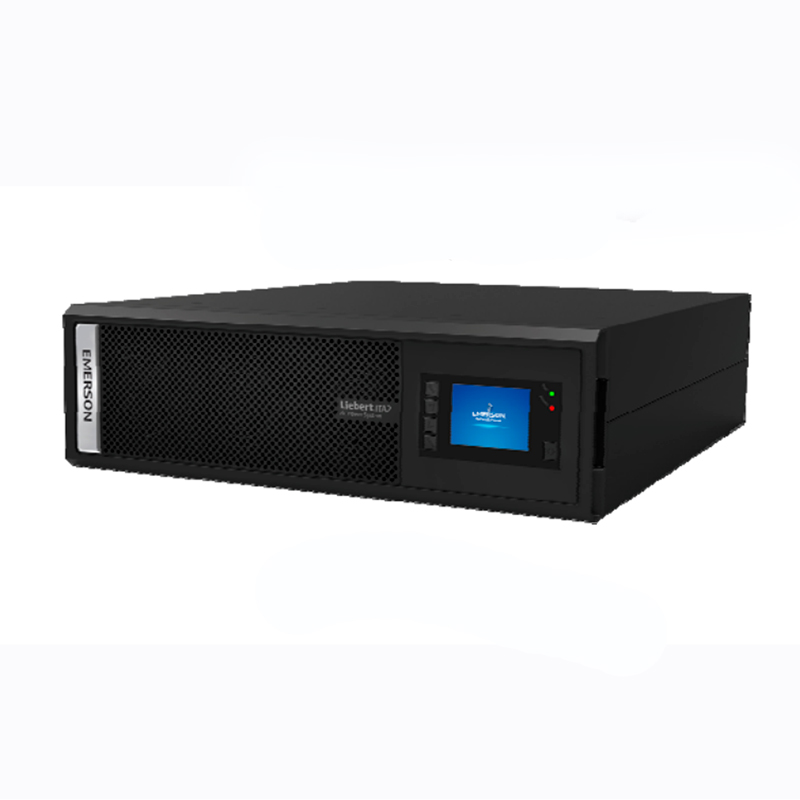

ITA2系列UPS是维谛技术有限公司凭借60年的UPS设计和制造经验，针对互联网时代下市场提出的新需求而重磅推出的新一代中功率机架式UPS产品。ITA2系列UPS目前发布的容量为30KVA，它采用最新一代控制芯片，可以为系统提供更优的控制频率和性能，可以极大地提高负载和输入源的适应性。ITA2采用全新的系统设计，极大地提升了产品可靠性并进一步优化了系统效率。ITA2应用大量创新的设计，可以灵活地应用在各类场合。是客户不间断供电的首选产品，更是业界的新标杆。 边缘计算带来了中小数据中心需求的持续持长，为了更好适应远边缘场景对于 UPS 电源可靠性、能效、投资成本、灵活部署和空间适应性提出的更高要求。维谛技术创新推出 Liebert® ITA2 系列新一代中功率机架式UPS，引领 19 英寸机柜嵌入式解决方案。
• 高海拔测试
• 高低温极限测试
• 抗震测试
• 车载、船运测试
• 防火测试
• 泰尔
• CQC节能认证
• 能源之星
• 抗震
• Rohs
极致的电气参数
ITA2全系列输出功率因数提升至1，KVA=KW，带载能 力提升20%
输入电压范围提升至100-288V，避免UPS因电压波动而频繁切换至电池供电模式
过载能力提高至150%，1mins，避免UPS因短时负载冲击而频繁切换至旁路供电模式
系统效率提升至96%，节能率提高一倍
充电能力最大可达13A（长机），快速回充
ITA2体积比上一代UPS缩小30%，重量减轻30%，更小 巧精致，在现场可由单人轻松完成安装和维护
20KVA深度仅500mm，可兼容800mm深的IT机柜
5-10KVA仅2U(85mm)高，16-20KV3U(130mm)高
注：以20KVA/18KW负载为例，ITA2相比效率只有90%的UPS每年可节省电费8212元， 减少标准煤燃烧4.38吨，减少CO2排放10.95吨
标配TCP/IP网络接口及干接点接口，用户可通过网络或集中监控管理平台（如我司RDU监控系统） 直接访问并管理UPS电源

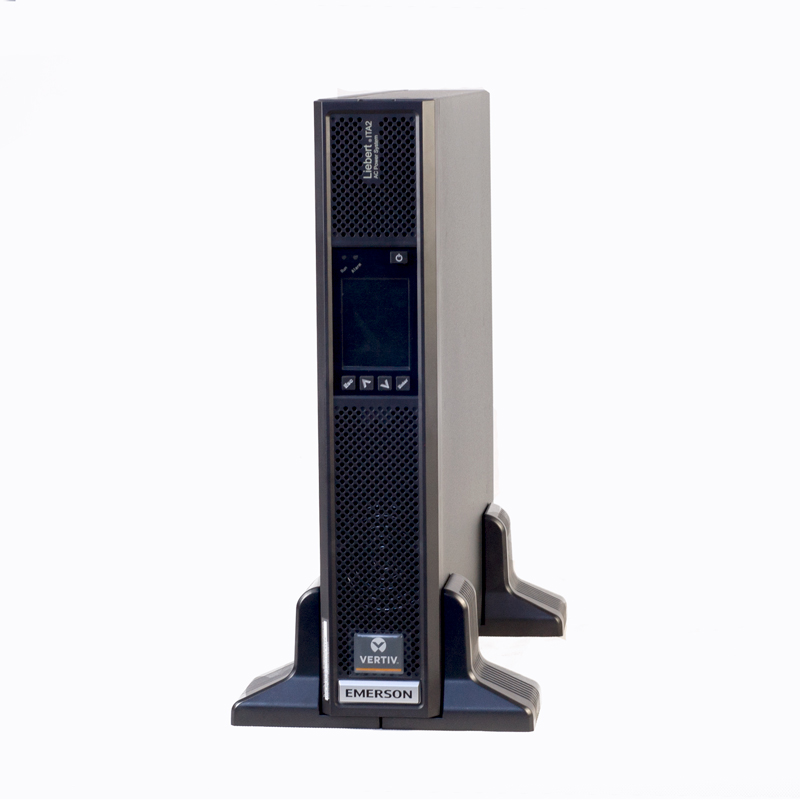

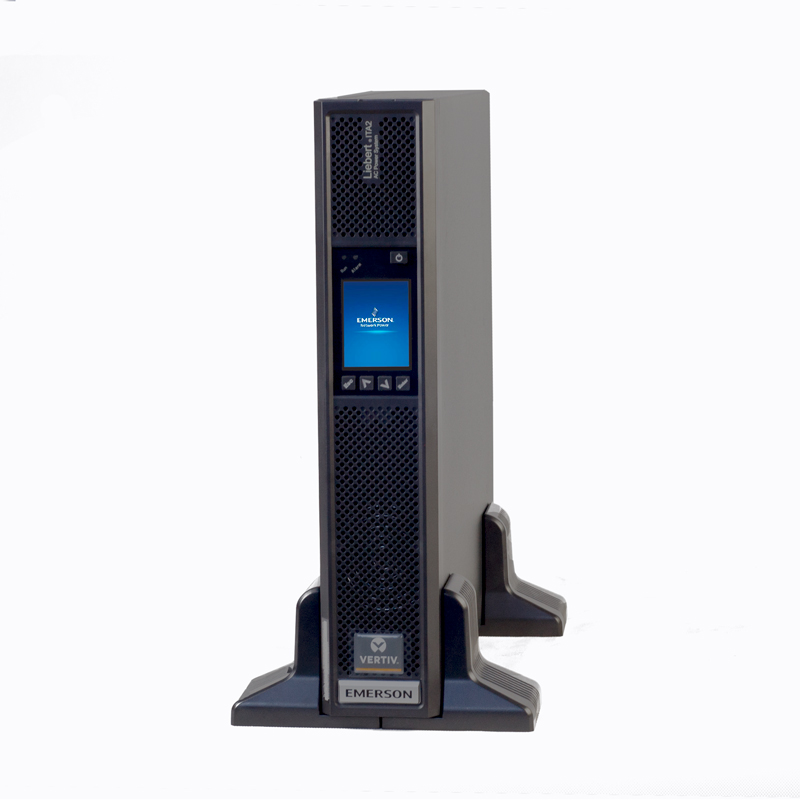

ITA2标配大尺寸LCD显示屏，LCD屏具有重力自适应功能，可自动识别UPS的安装方式（塔式/机架式）
创新的“独立风道”设计，隔离敏感元器件，彻底解决灰尘、导电粉末等导致的UPS故障问题
输出端子支持可编程二次下电功能，重要负载可获得更长的备电时间
当配置电池模块时，ITA2可自动识别电池模块数量，同时可对电池后备时间进行预测，预测精度提升至10%以内
灵活的环境和负载适应性
兼容输入输出隔离变压器、输入柴油发电机等设计
基于全新的系统级可靠性设计，ITA2除了可以应用在传统商用领域外，更可以适应轻工业、高海拔、船用、车载等场景
电池节数12、16、20节灵活可调（16/20K为24、32、40节可调），兼容铅酸、铁锂、镍镉等电池类型支持塔式和机架式安装方式，高度仅2-3U
电池后备时间速查表(电池模块)
注：此表仅供参考，如外接大容量电池，容量数据将有所不同，请咨询当地经销商或联系维谛技术
全新的系统级可靠性设计
ITA2搭载最新一代控制芯片，系统控制频率和性能提升一倍
引入创新的“独立风道”设计，隔离敏感元器件，彻底解决灰尘、导电粉末等导致的UPS故障问题，系统可靠性提升一倍以上
极致的电气性能保障UPS长时间工作在正常工况
ITA2 UPS通过严苛的测试体系和认证体系
ITA2搭载最新一代控制芯片，系统控制频率和性能提升一倍
引入创新的“独立风道”设计，隔离敏感元器件，彻底解决灰尘、导电粉末等导致的UPS故障问题，系统可靠性提升一倍以上
极致的电气性能保障UPS长时间工作在正常工况
ITA2 UPS通过严苛的测试体系和认证体系
严苛的测试体系
• 5轮湿尘测试• 高海拔测试
• 高低温极限测试
• 抗震测试
• 车载、船运测试
• 防火测试
完善的认证体系
• CE• 泰尔
• CQC节能认证
• 能源之星
• 抗震
• Rohs
极致的电气参数
ITA2全系列输出功率因数提升至1，KVA=KW，带载能 力提升20%输入电压范围提升至100-288V，避免UPS因电压波动而频繁切换至电池供电模式过载能力提高至150%，1mins，避免UPS因短时负载冲击而频繁切换至旁路供电模式系统效率提升至96%，节能率提高一倍充电能力最大可达13A（长机），快速回充极致的物理指标
ITA2体积比上一代UPS缩小30%，重量减轻30%，更小 巧精致，在现场可由单人轻松完成安装和维护20KVA深度仅500mm，可兼容800mm深的IT机柜5-10KVA仅2U(85mm)高，16-20KV3U(130mm)高| 耗电量 |
电费 (0.75 元 / 度 ) |
以 0.9 效率为基准 |
以 0.92 效率为基准 |
以 0.94 效率为基准 |
|
| 0.96 | 6,570 | 4,928 | -8,212 | -5,356 | -2,621 |
| 0.95 | 8,299 | 6,224 | -6,916 | -4,059 | -1,324 |
| 0.94 | 10,065 | 7,549 | -5,591 | -2,735 | 0 |
| 0.93 | 11,868 | 8,901 | -4,239 | -1,382 | 1,353 |
| 0.92 | 13,711 | 10,283 | -2,857 | 0 | 2,735 |
| 0.91 | 15,595 | 11,696 | -1,444 | 1,413 | 4,148 |
| 0.9 | 17,520 | 13,140 | 0 | 2,857 | 5,591 |
标配TCP/IP网络接口及干接点接口，用户可通过网络或集中监控管理平台（如我司RDU监控系统） 直接访问并管理UPS电源
ITA2标配大尺寸LCD显示屏，LCD屏具有重力自适应功能，可自动识别UPS的安装方式（塔式/机架式）
创新的“独立风道”设计，隔离敏感元器件，彻底解决灰尘、导电粉末等导致的UPS故障问题
输出端子支持可编程二次下电功能，重要负载可获得更长的备电时间
当配置电池模块时，ITA2可自动识别电池模块数量，同时可对电池后备时间进行预测，预测精度提升至10%以内
灵活篇
一款UPS征服各种安装环境和应用场景
灵活的环境和负载适应性
兼容输入输出隔离变压器、输入柴油发电机等设计
基于全新的系统级可靠性设计，ITA2除了可以应用在传统商用领域外，更可以适应轻工业、高海拔、船用、车载等场景
电池节数12、16、20节灵活可调（16/20K为24、32、40节可调），兼容铅酸、铁锂、镍镉等电池类型支持塔式和机架式安装方式，高度仅2-3U
ITA2 UPS选配件列表
| 选件产品名称 | 备注 |
| 电池选件 | |
| ITA BCI0020k02 | ITA2 5-20KVA UPS电池模块，内含16节12V9Ah电池，3U高，支持塔式/机架式安装 |
| ITA BCI0020k02L3 | 电池箱与UPS连接线缆 |
| 监控卡 | |
| 485卡 | 485卡，用于UPS通过串行通讯方式上传监控信息 |
| 温度传感器 | 带LCD显示屏，用于UPS温度补偿功能或接入RDU-SIC通讯卡 |
| 温湿度传感器 | 带LCD显示屏，用于UPS温度补偿功能或接入RDU-SIC通讯卡 |
| POD | |
| 单机 POD | 用于UPS单机系统的输出配电，带维修旁路功能 |
| 1+1并机 POD | 用于UPS 1+1并机系统的输出配电，带维修旁路功能 |
| 监控软件 | |
| 安全关机软件 | 用于远程实现服务器自动关机 |
| 系统选件 | |
| 滑动导轨 | 用于UPS主机、电池模块和POD上架安装使用 |
| 机型 | 电池模块数量 | 后备时间 | |||||||||
| 5kW | 4.5kW | 4kW | 3.5kW | 3kW | 2.5kW | 2kW | 1.5kW | 1kW | 0.5kW | ||
|
5kVA |
1 | 5.5 | 6.5 | 7.5 | 9.5 | 11.5 | 15.0 | 20.5 | 30.0 | 49.5 | 103.5 |
| 2 | 15.0 | 17.5 | 20.5 | 25.0 | 30.5 | 39.0 | 51.0 | 70.0 | 108.0 | 235.0 | |
| 3 | 27.0 | 31.0 | 36.0 | 42.5 | 51.0 | 63.0 | 80.5 | 110.0 | 177.0 | 368.5 | |
| 4 | 39.5 | 45.0 | 51.5 | 60.0 | 71.5 | 87.0 | 104.0 | 156.5 | 246.5 | 502.0 | |
| 5 | 51.5 | 58.0 | 66.5 | 77.0 | 91.5 | 111.5 | 146.0 | 203.5 | 316.0 | 635.5 | |
| 6 | 63.5 | 71.5 | 81.5 | 94.5 | 111.5 | 139.5 | 181.5 | 250.5 | 386.0 | 768.5 | |
| 机型 | 电池模块数量 | 后备时间 | |||||||||
| 10kW | 9kW | 8kW | 7kW | 6kW | 5kW | 4kW | 3kW | 2kW | 1kW | ||
|
10kVA |
2 | 4.0 | 4.5 | 6.0 | 8.0 | 11.5 | 15.0 | 20.5 | 30.5 | 51.0 | 108.0 |
| 3 | 8.0 | 9.5 | 11.5 | 14.5 | 21.0 | 27.0 | 36.0 | 51.0 | 80.5 | 177.0 | |
| 4 | 12.5 | 15.0 | 18.0 | 22.0 | 31.0 | 39.5 | 51.5 | 71.5 | 110.5 | 246.5 | |
| 5 | 18.0 | 21.0 | 25.0 | 30.0 | 41.5 | 51.5 | 66.5 | 91.5 | 146.0 | 316.0 | |
| 6 | 23.5 | 27.0 | 32.0 | 38.5 | 51.5 | 63.5 | 81.5 | 111.5 | 181.5 | 386.0 | |
| 机型 | 电池模块数量 | 后备时间 | |||||||||
| 16kW | 14.4kW | 12.8kW | 11.2kW | 9.6kW | 8kW | 6.4kW | 4.8kW | 3.2kW | 1.6kW | ||
|
16kVA |
4 | 7.5 | 9.0 | 10.5 | 13.0 | 16.0 | 21.0 | 28.5 | 41.5 | 66.5 | 145.0 |
| 6 | 14.0 | 16.0 | 19.0 | 24.5 | 28.5 | 36.5 | 48.0 | 66.5 | 104.0 | 233.5 | |
| 8 | 21.0 | 24.5 | 28.5 | 34.0 | 41.5 | 52.0 | 67.0 | 92.0 | 147.5 | 322.0 | |
| 10 | 28.5 | 33.0 | 38.5 | 45.5 | 54.5 | 67.0 | 86.0 | 118.5 | 192.5 | 410.5 | |
| 12 | 35.5 | 41.5 | 48.0 | 56.0 | 67.0 | 82.0 | 105.0 | 148.5 | 240.5 | 498.5 | |
| 机型 | 电池模块数量 | 后备时间 | |||||||||
| 20kW | 18kW | 16kW | 14kW | 12kW | 10kW | 8kW | 6kW | 4kW | 2kW | ||
|
20kVA |
4 | 5.5 | 6.5 | 7.5 | 9.5 | 11.5 | 15.0 | 21.0 | 31.0 | 51.5 | 111.0 |
| 6 | 10.0 | 11.5 | 14.0 | 17.0 | 21.0 | 27.0 | 36.5 | 51.5 | 81.5 | 181.5 | |
| 8 | 15.0 | 17.5 | 21.0 | 25.5 | 31.0 | 39.5 | 52.0 | 72.0 | 112.0 | 252.5 | |
| 10 | 21.0 | 24.5 | 28.5 | 34.0 | 41.5 | 52.0 | 67.0 | 92.5 | 148.0 | 324.0 | |
| 12 | 27.0 | 31.5 | 36.5 | 43.0 | 52.0 | 64.0 | 82.0 | 112.5 | 184.0 | 395.0 | |
| 容量 | 5/6KVA | 10KVA | 16/20KVA |
| 输入参数 | |||
| 输入输出制式 | 单单 | 单单、三单 | 三单、三三 |
| 主旁电网适应性 | 主旁同源 | 兼容主旁同源和主旁不同源 | |
| 输入电压范围 | 100~288Vac | ||
| 输入频率范围 | 40Hz~70Hz | ||
| 输入电流谐波含量 | <5% | ||
| 输入功率因数 | 0.99 | ||
| 电池-外置电池 | |||
| 可兼容电池类型（外置） | 铅酸，锂，镍镉 | ||
| 充电器 | 长机 5A 标机 2A | 长机 8A 标机 4A | 长机 13A 标机 5A |
| 电池节数 | 12/16/20 节可设，默认 16 节 | ±12/±16/±20 节可设，默认 ±16 节 | |
| 输出参数 | |||
| 额定功率 | 5KW/6KW | 10KW | 16KW/20KW |
| 额定电压（相电压） | 220/230/240 Vac | ||
| 输出功率因数 | 1 | ||
| 输出电压稳定度 | 1% | ||
| 输出频率稳定度 | ±0.1Hz | ||
| 输出电压波形畸变率 | 阻性负载：2%；整流性负载：4% | ||
| 负载最大峰值因数 | 3:1 | ||
| 动态电压瞬变范围 | 5% | ||
| 电压瞬变恢复时间 | 60ms | ||
| 过载能力 (% 额定负载 ) | 105%~125% 载，5min；125%~150% 载，1min；>150% 载，200ms | ||
| 系统参数及标准 | |||
| 安装方式 | 塔式、机架式兼容 | ||
| 整机效率 | Up to 95.5% | Up to 95.8% | Up to 96% |
| ECO 效率 | 99% | 99% | 99% |
| 并机台数 | 最大 4 台 | ||
| 切换时间（主路转电池） | 0ms | ||
| 切换时间（逆变转旁路） | 0ms | ||
| 噪声 | 55dB | 55dB | 58dB |
| 防护等级 | IP20 | ||
| 体积 (mm) | 430*85*400 | 430*85*500 | 430*130*500 |
| 重量 (Kg) | 11 | 15 | 23 |
| 通信及管理 | |||
| 通讯接口类型 | 内置网口、USB、RS232、RJ45、干接点、REPO、通讯卡盒、并机口 | ||
| 电池温度传感器 | 可选 | ||
| LCD 屏 | 2.8inch 彩屏，重力自适应，开机引导 | ||
| 环境参数 | |||
| 运行温度 | 0~50 度，50 度输出功率降额至 70% | ||
| 相对湿度 | 0~95% | ||
| 最大海拔高度 | 3000m 不降额 | ||
|
认证、测试 |
CE，能源之星，泰尔，节能认证，抗震，船运 | ||
| Rohs，Reach | |||
| 湿尘试验、防火测试、极限测试、高海拔试验、车载试验 | |||
