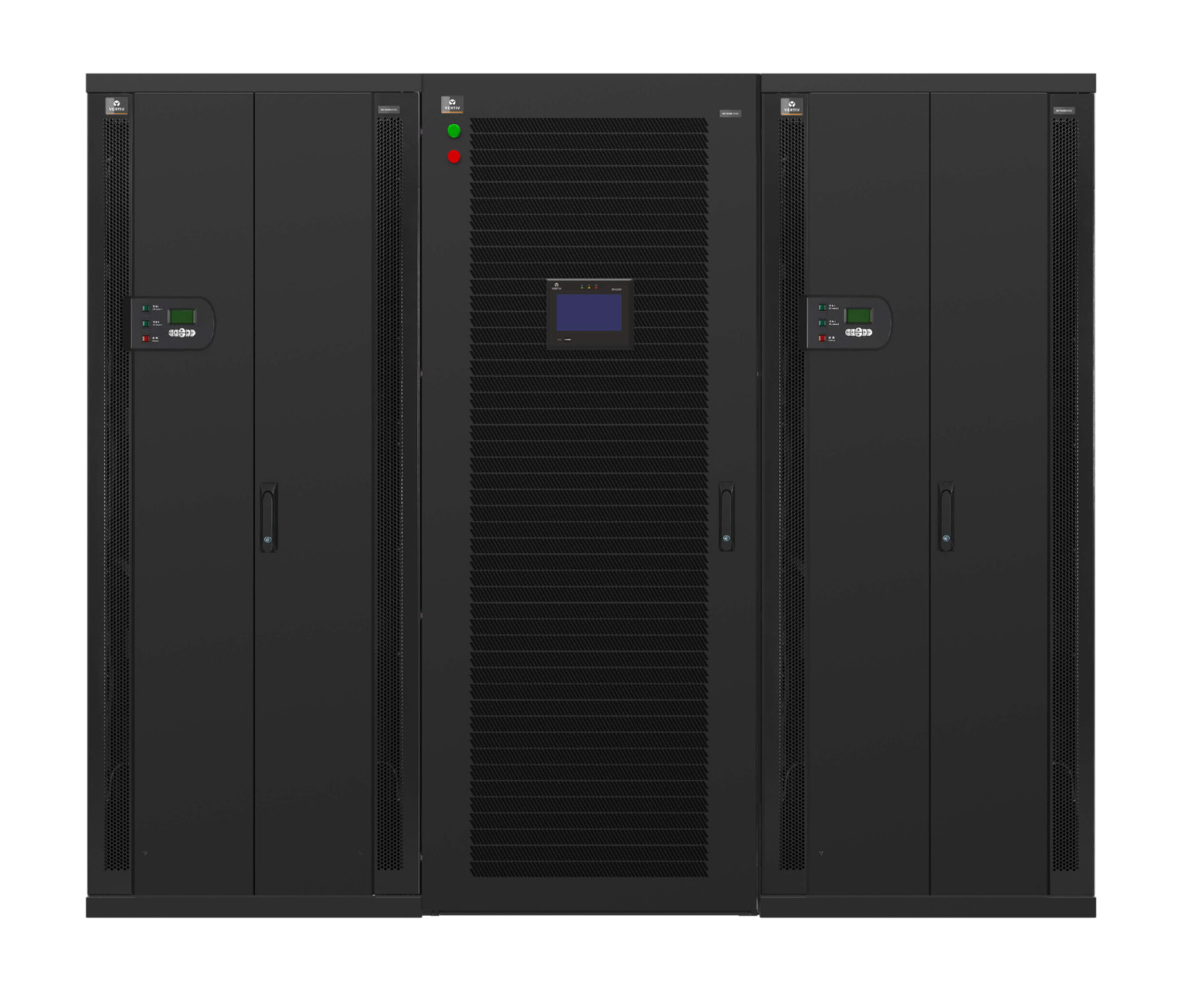

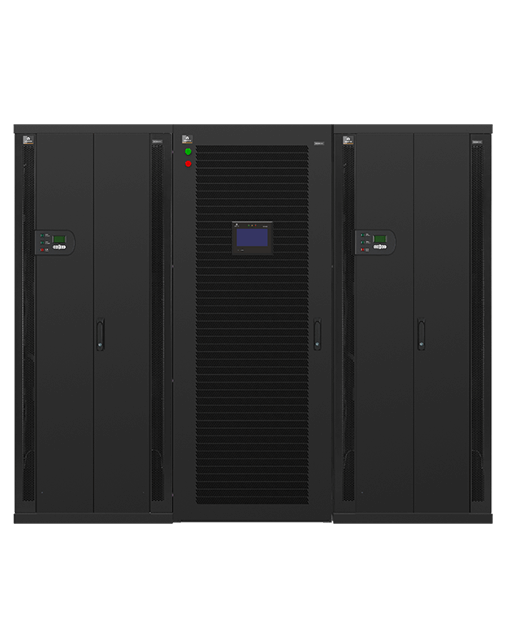

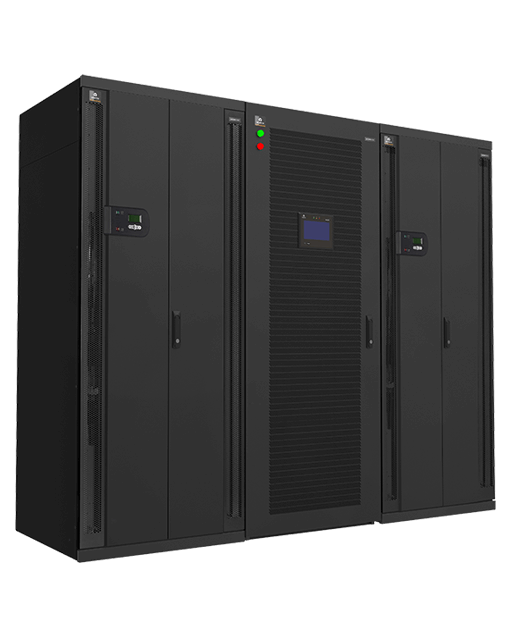

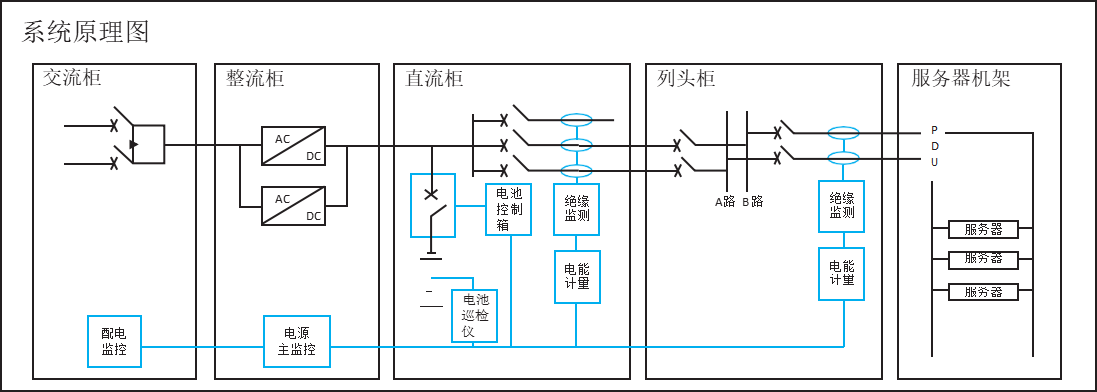

为满足数据中心直流供电的市场需求，维谛技术集多年开发和网上运行经验，推出新一代NetSure™HVT系列DC240V高压直  流供电解决方案。

 该方案立足于解决运营商以及互联网企业数据中心直流供电的需求，采用全新一代25kW整流模块，集成了维谛技术一体化技术优势，具有安全可靠、高效节能、智能化、操作方便等特点。
应用场景
核心机房、互联网数据中心、企业、政府等数据机房


价值特点及性能参数
价值特点
安全可靠
 电网适应能力强：输入电压范围260Vac ～ 530Vac，能承受600Vac 高压输入
 全方位防雷：具有交流侧、直流侧多方位防雷保护
 油机兼容性好：具有Walk-in 功能，耐油机启动，能承受油机瞬间过压
 电池保护可靠：具有输出电流缓起功能，减小对负载和电池的冲击，提高电池使用寿命


高效节能

 超低能耗：模块效率>96%
 节能方案：具备休眠节能功能，可关闭与开启休眠功能
 环保认证：满足RoHS 标准和中国环保规范


智能化

 全面监控：交流配电柜、直流配电柜、整流柜均自带监控单元，可独立工作
 远程管理：可以通过网口、RS232、RS485 实时远程监控
 海量存储：可存储告警信息4000 条、历史数据60000 条
 界面友好：7 英寸彩色触摸屏，图形化菜单，参数设置方便，操作简单
 自主均流：数字化控制，均流不平衡度<1%
 性能稳定：整流模块能脱离监控模块稳定工作并自主均流
 接线灵活：真正全正面操作，上下自由出线
 便于管理：整流模块具有独立的ID 识别功能，便于用户的资产管理


操作方便

 维护便捷：全正面维护设计
 热插拔设计：模块支持无损伤热插拔，可在线维护，方便更换
 扩容方便：整流柜、配电柜柜内柜外均可并机，可直接扩容

性能参数

参数类别	参数名称	描述
环境条件	工作温度	－40℃～＋70℃ ( 高于 45℃ 需降额使用)
环境条件	储存温度	－40℃～＋70℃
环境条件	海拔高度	≤4200m ( 2100～4200m 需降额使用 )
交流输入	输入型式	三相无中线：包括TN-C、TN-S、TN-C-S、TT
交流输入	额定输入线电压	380Vac
交流输入	输入电压范围	270Vac～530Vac
交流输入	输入额定交流电压频率	50Hz/60Hz
交流输入	功率因数	≥0.99
交流输入	THD	≤5%
直流输出	额定输出电压	267.5Vdc
直流输出	额定标称电压	240Vdc
直流输出	输出电压范围	200Vdc～300Vdc
直流输出	均流不平衡度	≤±3%
直流输出	稳压精度	≤±1%
直流输出	系统效率	≥95%
直流输出	峰峰值杂音电压	≤0.5%
直流输出	功率因数	≥0.99
抗雷击特性	交流侧	可承受8/20μs 模拟雷电冲击电流20kA，±5 次
抗雷击特性	直流侧	可承受8/20μs 模拟雷电冲击电流10kA
其它	安规	符合IEC60950 标准
其它	IP防护等级	20
其它	噪声	在周围环境温度为 25℃ 时，不大于60dB（A）
其它	RoHS 要求	满足 RoHS指令中 R5 的要求

整流柜

� 高防护：IP20 防护等级，无裸露带电体
� 大容量：单机架输出500kW，占地仅0.64mm²
� 易扩容：支持2 台整流机柜并机，可组成1MW 系统
� 易维护：整流模块支持热插拔，且模块输入配有独立空开控制

特性	参数	说明
交流接入	250A/3P×4 端子	375kW 系统配置3 路端子
直流输出	汇流铜排
整流模块	R240-25k
单机架模块数量	15/20
单机架容量	375kW/500kW
监控模块	M822E
交流防雷	20kA
直流防雷	10kA
机械尺寸	800×800×2000 ( mm，宽× 深× 高)
机柜重量	＜300kg( 不含模块)

监控模块

 触摸屏设计：7 寸真彩触摸屏，界面简洁清晰
 一体化管理：实时显示运行参数，自动进行保护和故障告警功能
 电池充放电：自动均浮充、调压、温度补偿、电池容量计算、在线电池测试等
 多种类接口：具备网口、RS-232、RS-485 接口，支持 USB 数据下载和软件升级
 多协议支持：支持TCP/IP，SNMP，电总协议


整流模块 ( R240-25K)
 模块额定功率25KW，恒功率输出
 成熟的热插拔技术
 输出故障自我隔离功能

特性	参数
输入电压	AC270V ～ AC530V
输出电压范围	DC200V ～ DC300V
额定输出功率	25kW
恒功率输出范围	DC240V～ DC300V
重量	＜13kg

交流柜

 支持双路交流输入，带机械互锁，手动或自动切换功能
 具备RS485  通信端口，支持远程监测和声光告警功能
 配备独立监控板及LCD 显示屏，显示交流运行信息，检测交流电压、电流、频率、防雷器状态等参数
 支持上下自由出线，全正面操作，前后维护，方便灵活
 适配 DC240V、DC336V 直流供电系统

容量	型号	交流输入	交流输出
	PD380/630AFH-3-Y1	刀 闸 1×630A/4P	三相交流输出（断路器）：250A 6 路三相交流输出（断路器）：63A 1 路三相交流输出（断路器）：32A 3 路
630A	PD380/630AFH-3-Y2	断路器 1×630A/4P	三相交流输出（断路器）：250A 3 路三相交流输出（断路器）：63A 1 路三相交流输出（断路器）：32A 1 路单相交流输出（断路器）：32A 3 路单相交流输出（断路器）：20A 3 路
	PD380/800AFA-2-Y1	ATS 1×800A/4P	三相交流输出（断路器）：250A 3 路
800A/1000A	PD380/800AFH-3-Y1	刀闸 1×1000A/4P	三相交流输出（断路器）：250A 10 路
	PD380/800AFH-3-Y2	断路器 2×800A/4P	三相交流输出（断路器）：250A 8 路
机械尺寸		800 × 800 × 2000 ( mm，宽×深×高)
机柜重量		＜300kg

直流柜

 支持两组电池接入，熔断器保护
 具备RS485 通信端口，支持远程监测和声光告警功能，易于实现分散供电
 配备独立监控板及LCD 显示屏，显示直流信息，检测直流电压、电流、支路状态等参数
 支持上下自由出线，全正面操作，前后维护，方便灵活
 适配DC240V、DC336V 直流供电系统

容量	型号	电池接入	直流输出
1200A	PD400/1200DF-3-Y2	熔断器：   1250A 2路	熔断器： 400A 9路
1600A	PD400/1600DF-3-Y1	熔断器：   1600A 2路	熔断器： 630A 5路； 400A 4路
机械尺寸		800×800×2000（mm，宽×深×高）
机柜重量		＜300kg



列头柜

 A、B 双路隔离输入，满足主备需求
 输入断路器和熔断器可选，满足不同用户使用需求
 可选智能触摸大屏或LCD 普通液晶屏幕，操作直观、方便，满足不同用户的建设需求
 具有输入及输出支路电流检测和电量统计功能
 具有支路绝缘监测功能
 具有完善的告警管理功能，告警记录可查
 适配DC240V、DC336V 直流供电系统
 支持多种机柜宽度，适应各种服务器配套安装



普通列头柜

项目	容量	型号	输入配置	输出配置	绝缘检测	电量检测	监控屏幕
	250A	PD400/250DF-Y1	2 路断路器	32A/2P×24×2， 断路器，A/B 双路隔离	选配	选配	普通屏幕
普通列头柜		PD400/250DF-Y2	2 路熔断器	32A/2P×24×2， 断路器，A/B 双路隔离	选配	选配	普通屏幕
	400A	PD400/400DF-Y3	2 路断路器	32A/2P×24×2， 断路器，A/B 双路隔离	选配	选配	普通屏幕
机械尺寸			800 × 600 × 2000 ( mm，宽×深×高)
机柜重量				＜350kg

智能列头柜

项目	容量	型号	输入配置	输出配置	绝缘检测	电量检测	监控屏幕
		PDI400/250DF-3-Y1	2 路断路器	32A/2P×24×2， 断路器，A/B 双路隔离	选配	标配	7 寸触摸屏
250A   智能		PDI400/250DF-3-Y2	2 路熔断器	32A/2P×24×2， 断路器，A/B 双路隔离	选配	标配	普通屏幕
列头柜			2 路断路器	32A/2P×24×2， 断路器，A/B 双路隔离			7 寸触摸屏
		PDI400/400DF-3-Y1			标配	标配
400A		PDI400/400DF-3-Y2	2 路熔断器	32A/2P×24×2， 断路器，A/B 双路隔离	选配	标配	普通屏幕
机械尺寸			600×600×2000 ( mm，宽× 深× 高)
机柜重量				＜350kg

注: 支持柜体宽度：800、900、1000、1100、1200mm，深度400、600mm (600mm 深时，宽度仅支持800mm)。

电池开关箱

 独立开关设计，方便维护、操作
 支持壁挂安装、电池架安装或走线架安装
 带有开关告警干接点，监测开关状态
 上下自由出线，安装方便

容量	型号	配置
	PDB400/1000DF-B1	负荷开关 3P：1000A 1路
1000A	PDB400/1000DF-B2	断路器 4P：630A 1 路
	PDB400/1250DF-B1	负荷开关 3P：1250A 1路
	PDB400/1250DF-B2	断路器 4P：800A 1 路
	PDB400/1250DF-B3	负荷开关 4P：1250A 1路
	PDB400/1250DF-B4	断路器 4P：800A 1 路
机械尺寸	550×200×800 ( mm， 宽 × 深 × 高 )
机柜重量	＜40kg

绝缘监测仪

 可监测两段独立母排以及各支路绝缘下降情况
 绝缘故障告警门限可设置，适用于不同负载情况和气候条件
 采用主从结构，告警信息通过RS485 上传至主机配电监控
 智能化设计，装置具有自检功能

型号	项目	参数	说明
EGU01	环境温度	-10℃ ～ 50℃
	电源电压	80Vdc ～ 400Vdc
	检测精度	±10%	检测范围：2 ～ 50kΩ
	通信接口	RS485
机械尺寸	117 × 120 × 88 ( mm， 宽 × 深 × 高 )
仪器重量		＜1.5kg

电池巡检仪

 单体电压测量范围为：0.2 ～ 20V，测量精度高
 可以多个模块级联，实现对多节数的电池组进行单体电压检测
 配置温度传感器实现电池温度的精确测量
 提供RS485 通讯接口与系统主监控或者机房动环监控通讯

型号	项目	参数
	环境温度	-20℃ ～ +65℃
	电源电压	36Vdc ～ 60Vdc
	单体电压检测精度	≤ ±0.5%
	电池温度检测精度	≤ ±1℃
BM400V1	电池电流监测精度	≤ ±1%
	采集路数	单模块 31 路
	支路巡检时间	＜1s
	通行接口	RS485
	指示灯	运行指示灯、告警指示灯、电池容量指示灯
机械尺寸	110 × 43 × 255 ( mm，宽×深×高 )
仪器重量		＜1kg

12V 嵌入式电源系统
 供电方式多样：支持双路高压直流输入或交直流混合输入，满足多种供电需求
 带载率灵活：根据用户使用场景灵活设置模块带载率，提高可靠性和运行效率
 新一代转换模块：兼容交流和高压直流输入，功率因数≥0.99，效率≥95%
 宽输入电压：直流输入180Vdc ～ 410Vdc，交流输入85Vac ～ 305Vac
 宽温度适应：转换模块可在-40℃ ～ 75℃ 正常工作，适应各种工况
 网络化设计：提供RS232 接口、网口和干接点，组网灵活，可实现远程监控、无人值守
 占用空间小：3U 高，19 英寸机架式安装，节省机房面积和投资成本

项目名称	PSC12750/3000-S1	PSC12750/3000-S2	PSC121000/3000-S1
系统容量	750A	750A	1000A
监控模块	M222B	M222B	M222B
转换模块	R12-3000	R12-3000	R12-3000
	最大配置 3 个	最大配置 6 个	最大配置 4 个
输入配电	2 路高压直流输入	1 路市电 1路高压直流输入	2 路高压直流输入
输出配电	12V 直流母排输出	12V 直流母排输出	12V 直流母排输出

DC/DC 模块R12-3000

项目名称	参数
工作温度	-40℃ ～ ＋75℃ ( 45℃ 以上降额输出 )
输入电压范围	交流：85Vac ～ 305Vac, 直流：180Vdc ～ 410Vdc
功率因数	≥0.99 ( 交流输入时 )
效率	≥95%
输出电压范围	12Vdc ～13.2Vdc
标称电压	12Vdc
额定电压	12.3Vdc

监控模块M822B
 监控单元可对系统故障进行声光报警，同时可上报到后台主机
 RS232 接口、网口
 具有开关机、限流、均流、调压等功能，可灵活设置模块带载率
 遥信、遥控、遥测、遥调
