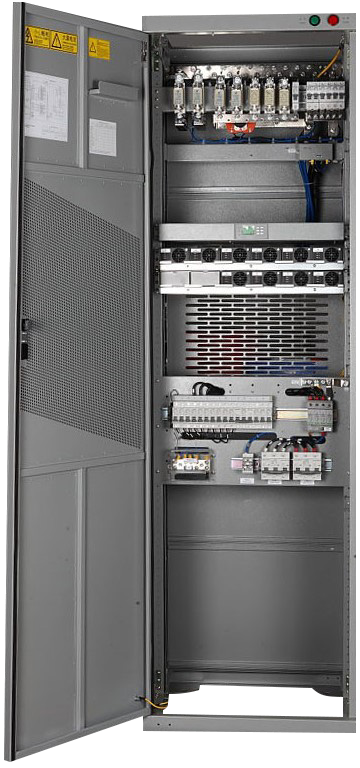

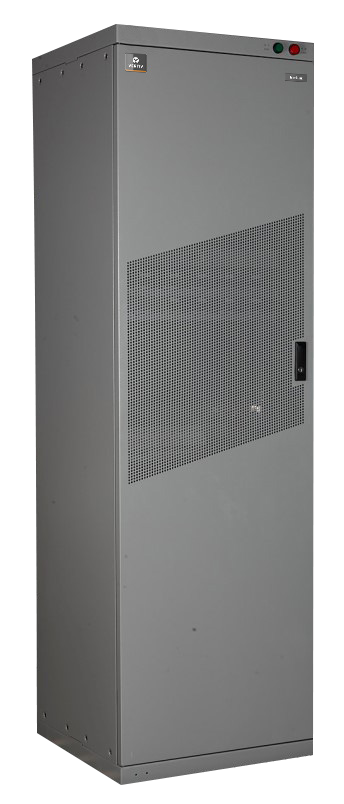

维谛NetSure 531 CA2-Y3

 提示:点击图片可以放大

NetSure™ 531 CA2 系列



配置 NetSure 531 CA2-Y1 NetSure 531 CA2-Y2 NetSure 531 CA2-Y3
监控模块 M520S

交 输 2×100A/3P(断路器,手动切换) 2×100A/3P(断路器 + 自动切换) 2×100A/3P(断路器 + 自动切换) 流 入
配电

交流防雷 C 级


直流配电
电池下电
2×63A/1P,2×32A/1P,2×10A/1P(断路器)
负载下电
2×250A,3×100A(熔断器)1×63A/1P(断路器)
直流防雷 In=10kA

电池接入 2×250A(熔断器)
选配件 温度补偿电缆、模块假面板等
机械参数 600mm(宽)×600mm(深)×2000mm(高)

电池仓 -
注:NetSure 531 CA2-Y1、NetSure 531 CA2-Y2机柜颜色为EG102,NetSure 531 CA2-Y3机柜颜色为PANTONE 428C。
