维谛NetSure 531 CA1-X10

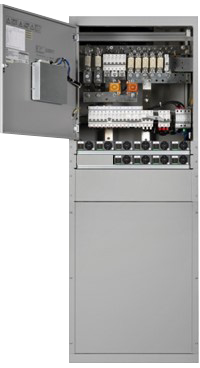

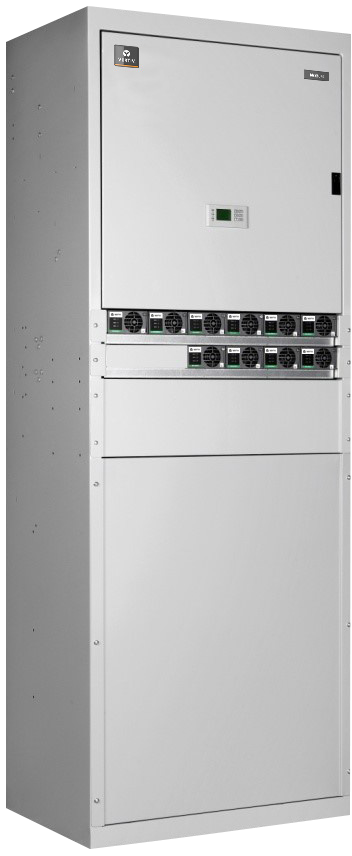

 提示：点击图片可以放大

NetSure™ 531 CA1系列



配置 NetSure 531 CA1-X8 NetSure 531 CA1-X9 NetSure 531 CA1-X10
监控模块 M522S
整流模块 10×30A（R48-2000A3、R48-2000e3 可选）
交 输 1×63A/3P（断路器） 1×63A/3P（断路器） 2×63A/3P（断路器，手动切换） 流 入
配电

交流防雷 C 级 C 级 C 级


直流配电		 电池下电
2×32A/1P，2×10A/1P（断路器）
2×63A/1P，2×32A/1P，2×10A/1P（断路器）
2×63A/1P，2×32A/1P，2×10A/1P（断路器）
负载下电
2×100A（熔断器）
6×63A/1P，2×32A/1P（断路器）
5×100A（熔断器）
1×63A/1P（断路器）
5×100A（熔断器）
1×63A/1P（断路器）
直流防雷 In=10kA In=10kA In=10kA

电池接入 2×250A（熔断器） 2×250A（熔断器） 2×250A（熔断器）
选配件 顶盖、温度补偿电缆、模块假面板、熔丝插拔器等
机械参数 600mm（宽）×400mm（深）×1600mm（高）


重量（kg） ≤95（包含整流模块）
