维谛NetSure 731 CC2-X3

 提示：点击图片可以放大

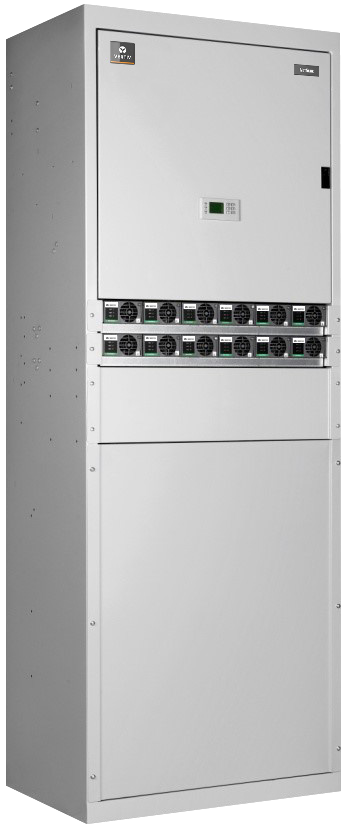

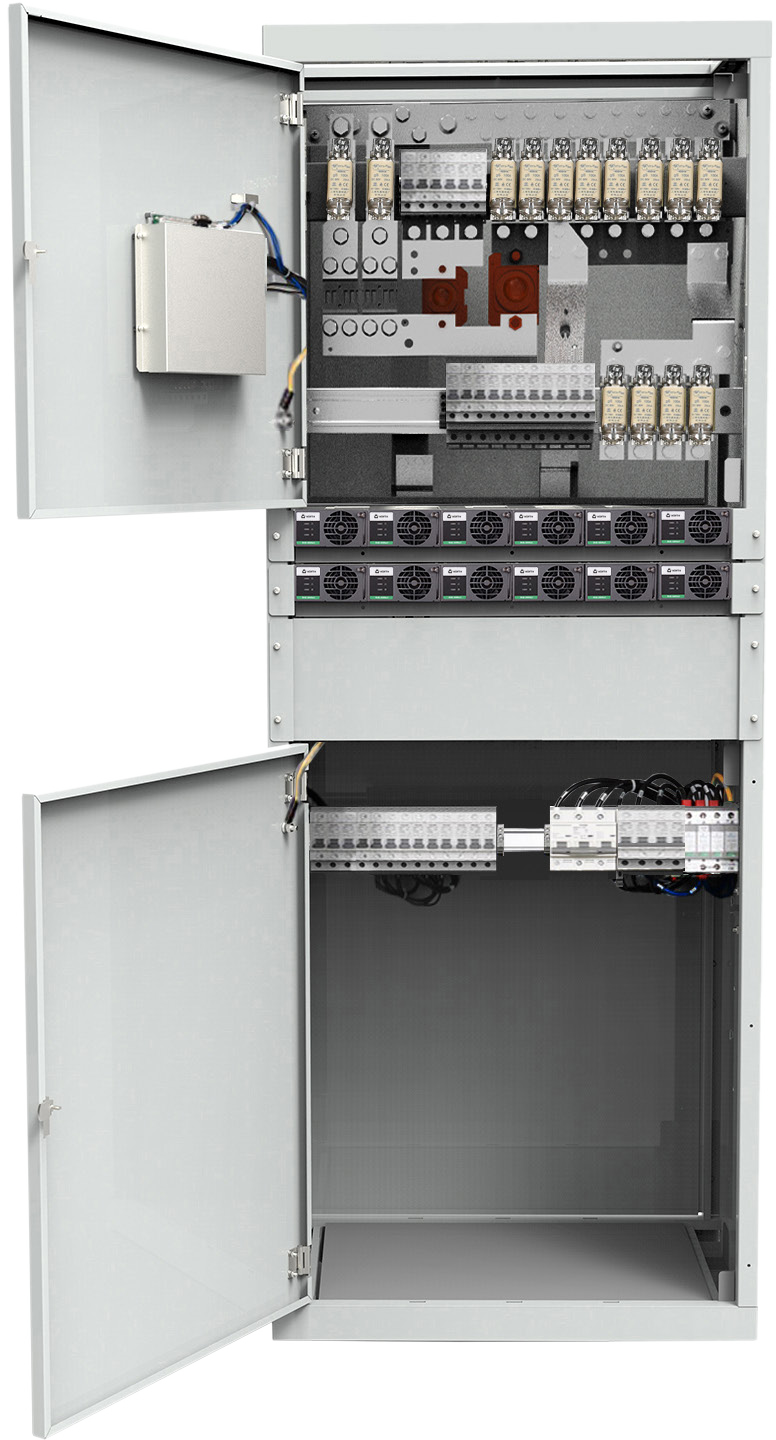

NetSure™ 731 CC2系列


配置 NetSure 731 CC2-X1 NetSure 731 CC2-X2 NetSure 731 CC2-X3 NetSure 731 CC2-X4
监控模块 M522S

整流模块 12×50A（R48-3000A3、R48-3000e3 可选）
交 输 1×100A/3P（断路器） 2×100A/3P（断路器，手动切换）  1×100A/3P（断路器） 1×100A/3P（断路器）流 入
配电

交流防雷 C 级 C 级 C 级 C 级


直流配电		 电池下电
2×32A/1P，4×10A/1P
（断路器）
2×32A/1P，4×10A/1P
（断路器）
4×16A/1P
（断路器）
2×63A/1P ，2×32A/1P，
2×10A/1P（断路器）
负载下电 6×100A，6×63A（熔断器）
6×32A/1P，4x16A/1P
（断路器）		 6×100A，6×63A（熔断器）
6×32A/1P，4x16A/1P
（断路器）		 4×100A（熔断器）
4×63A/1P，6×32A/1P
（断路器）		 4×100A（熔断器）
6×63A/1P，2×32A/1P，
2×16A/1P（断路器）
直流防雷 In=10kA In=10kA In=10kA In=10kA

电池接入 2×500A（熔断器） 2×500A（熔断器） 2×500A（熔断器） 2×500A（熔断器）
干接点 5 路告警干接点
选配件 顶盖、温度补偿电缆、模块假面板、熔丝插拔器等

机械参数 600mm（宽）×400mm（深）×1600mm（高）


重量（kg） NetSure 731 CC2≤110（包含整流模块）
