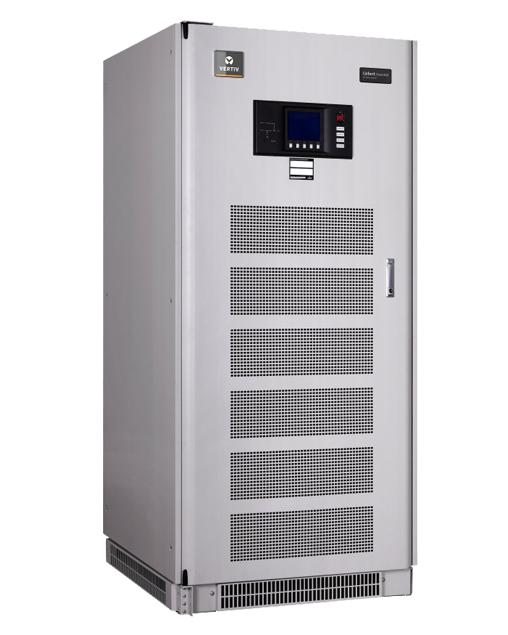

Liebert UL33系列UPS系统是连接在输入电源和负载之间，为重要负载提供不受电网干扰、稳压、稳频的电力供应的电源设备，在市电掉电后，UPS可继续给负载提供一段时间的供电。UL33系列UPS采用双变换结构和先进的全数字控制技术，带输出隔离变压器，能提供稳定、洁净、不间断的电源，并具备完备的网络管理功能。
优点
先进的双 DSP 全数字控制技术， 提升产品可靠性、稳定性；
全数字控制的 IGBT 整流技术，–输入功率因数 0.99；THDi 可低至3％，绿色电源避免电网污染，有效利用电能；
业内独有的 UPS 防雷技术，内置D级防雷；
全数字控制的 IGBT 逆变器＋输出变压器隔离，输出电压稳定，零地电压低，负载可灵活配置；
智能化电池管理，输出电压稳定，零地电压低，负载可灵活配置；
大屏幕中英文LCD显示 ，界面操作简单、便利，便于日常管理和维护；
特性
在线式双变换设计，隔离市电及油机可能存在的各类电网污染及电网故障对负载的影响；
采用先进的 DSP 及全数字控制技术，系统稳定性更高，可实现在线维护和扩容；
先进的 IGBT 绿色整流技术，功率因数近似为1，谐波电流＜3%，提高电能利用率；
先进的分散式自主并联技术，无需集中旁路柜，可实现8台并联和在线扩容；
数字化均流技术，极小的环流、极高的并联可靠性；
超宽输入电压、频率范围，适应恶劣电网环境；
输出采用⊿/Z0隔离变压器，输出电压无直流分量，能缓解不平衡负载对输出的影响，有效地抑制计算机类非线性负载引起的输出电压三次谐波；
智能化电池管理，自动维护电池，延长使用寿命；
6英寸超大液晶显示器，中英文显示界面，方便国内外用户使用；
分层独立式密闭风道和冗余风扇设计，电路板三防漆防护，防尘滤网选件，具有高效散热和恶劣环境下的有效防护功能。
载的影响
■ 整流器采用第四代绝缘栅双极型晶体管(IGBT)功率器件和多重保护技术保证设备的
绝对可靠
■ 采用先进的DSP及全数字控制技术，系统稳定性更高，可实现在线维护和扩容
■ 先进的IGBT绿色整流技术，功率因数近似为1，谐波电流最低＜3%，提高电能利用率
■ 先进的分散式自主并联技术，无需集中旁路柜，可实现8台并联和在线扩容
■ 数字化均流技术，极小的环流、极高的并联可靠性
■ 超宽输入电压、频率范围，适应恶劣电网环境
■ 输出采用⊿/Z0隔离变压器，输出电压无直流分量，能缓解不平衡负载对输出的影
响，有效地抑制计算机类非线性负载引起的输出电压三次谐波
■ 智能化电池管理，自动维护电池，延长使用寿命
■ 6英寸超大液晶显示器，中英文显示界面，方便国内外用户使用
■ 分层独立式密闭风道和冗余风扇设计，电路板三防漆防护，防尘滤网选件，具有高
效散热和恶劣环境下的有效防护功能
适用于
■ 中小型数据机房
■ 银行/证券结算中心
■ 通信网管中心
■ 自动化生产线及其控制系统
■ 工业生产装置
■ 实验/测试仪器与设备等
选件
■ 电池温度传感器
■ UPS干接点卡
■ UPS Web/SNMP代理卡
■ UPS JBUS/MODBUS适配卡
■ SiteMonitor UPS监控软件
UL33系列UPS
UL33系列(20～100kVA)
注：在关系到生命财产安全的至关重要供电系统，如地铁信号系统和控制中心、民航空管中心和机场指挥中心、金融清算中心和交易中心等等，须采用TIA942规定的TIER4或TIER3类供电，即两路UPS形成双总线供电或UPS与市电形成双总线供电。
主要技术特点
■ 在线式双变换设计，完全隔离市电及油机可能存在的各类电网污染及电网故障对负载的影响
■ 整流器采用第四代绝缘栅双极型晶体管(IGBT)功率器件和多重保护技术保证设备的
绝对可靠
■ 采用先进的DSP及全数字控制技术，系统稳定性更高，可实现在线维护和扩容
■ 先进的IGBT绿色整流技术，功率因数近似为1，谐波电流最低＜3%，提高电能利用率
■ 先进的分散式自主并联技术，无需集中旁路柜，可实现8台并联和在线扩容
■ 数字化均流技术，极小的环流、极高的并联可靠性
■ 超宽输入电压、频率范围，适应恶劣电网环境
■ 输出采用⊿/Z0隔离变压器，输出电压无直流分量，能缓解不平衡负载对输出的影
响，有效地抑制计算机类非线性负载引起的输出电压三次谐波
■ 智能化电池管理，自动维护电池，延长使用寿命
■ 6英寸超大液晶显示器，中英文显示界面，方便国内外用户使用
■ 分层独立式密闭风道和冗余风扇设计，电路板三防漆防护，防尘滤网选件，具有高
效散热和恶劣环境下的有效防护功能
适用于
■ 中小型数据机房
■ 银行/证券结算中心
■ 通信网管中心
■ 自动化生产线及其控制系统
■ 工业生产装置
■ 实验/测试仪器与设备等
选件
■ 电池温度传感器
■ UPS干接点卡
■ UPS Web/SNMP代理卡
■ UPS JBUS/MODBUS适配卡
■ SiteMonitor UPS监控软件
UL33系列UPS
UL33系列(20～100kVA)
技术指标
| 型号 | UL33 | ||||||
| 功率 | 20KVA | 30KVA | 40KVA | 60KVA | 80KVA | 100KVA | |
| 物理参数 | |||||||
| 宽×深×高(mm) | 600×860×1400 | 800×860×1800 | 900×850×1900 | ||||
| 重量(kg) | 440 | 528 | 654 | 811 | 790 | 790 | |
| 输入特性(整流器) | |||||||
| 定输入电压 | 380VAC，三相三线 | ||||||
| 额定工作频率 | 50/60Hz | ||||||
| 输入电压范围 | 208V～437V，－20%～＋15%满载，－25%～－45%线性降额，－45%可带50%负载 | ||||||
| 输入频率范围 | 50Hz±10% | ||||||
| 输入功率因数 | 满载＞0.99 | ||||||
| 输入功率缓启动功能 | 1－255s可设置，默认10s | ||||||
| 整流器输出特性 | |||||||
| 输出稳压精度 | 0.5% | ||||||
| 直流纹波低压 | ≤1% | ||||||
| 输出特性(逆变器) | |||||||
| 逆变器输出电压 | 380，三相四线 | ||||||
| 输出功率因数 | 0.8 | ||||||
| 电压稳定性 | 稳态 | ＜±1%典型值 | |||||
| 瞬态 | ＜±5%典型值 | ||||||
| 稳态响应时间 | ＜20ms | ||||||
| 逆变器过载能力 | 105%～125% 10分钟，125%～150% 1分钟，＞150% 200毫秒 | ||||||
| 相移特性 | 100%均衡负载时 | ＜0.5° | |||||
| 100%不均衡负载时 | ＜0.5° | ||||||
|
总谐波含量 THDv |
100%线性负载 | ＜1%(典型值) | |||||
| 100%非线性负载 | ＜3%(典型值) | ||||||
| 旁路 | |||||||
| 旁路输入电压 | 380/400/415VAC，三相四线 | ||||||
| 旁路电压范围 | 默认－20％～＋15％，－40%、－30%、－10%～＋10%、＋15%等其它范围值可通过软件设置 | ||||||
| 旁路过载能力 | ≤135%长期运行，1000%20ms | ||||||
| 系统 | |||||||
| 频率 | 50Hz(可设置) | ||||||
| 市电同步跟踪范围 | ±0.5Hz～3Hz每0.5Hz可调 | ||||||
| 实测频率精度(内部时钟) | 50Hz/60Hz±0.02% | ||||||
| 系统效率(满载) | Up to 93％ | ||||||
| 工作环境 | |||||||
| 运行温度范围 | 0～40℃ | ||||||
| 存储温度 | －25～70℃(不含电池) | ||||||
| 相对湿度 | 0～95%无凝露 | ||||||
| 最大运行高度 | ≤海拔1500m，1500m以上每增加100m，所带负载减少1% | ||||||
| 噪音(1m) | 55dB | 70dB | |||||
| 保护等级 | IP20 | ||||||
| 符合标准 | 安规：IEC62040-1-1，电磁兼容：IEC62040-2 ，设计与测试：IEC61000-4 | ||||||
