维谛SD070智能双循环节能空调

 提示：点击图片可以放大

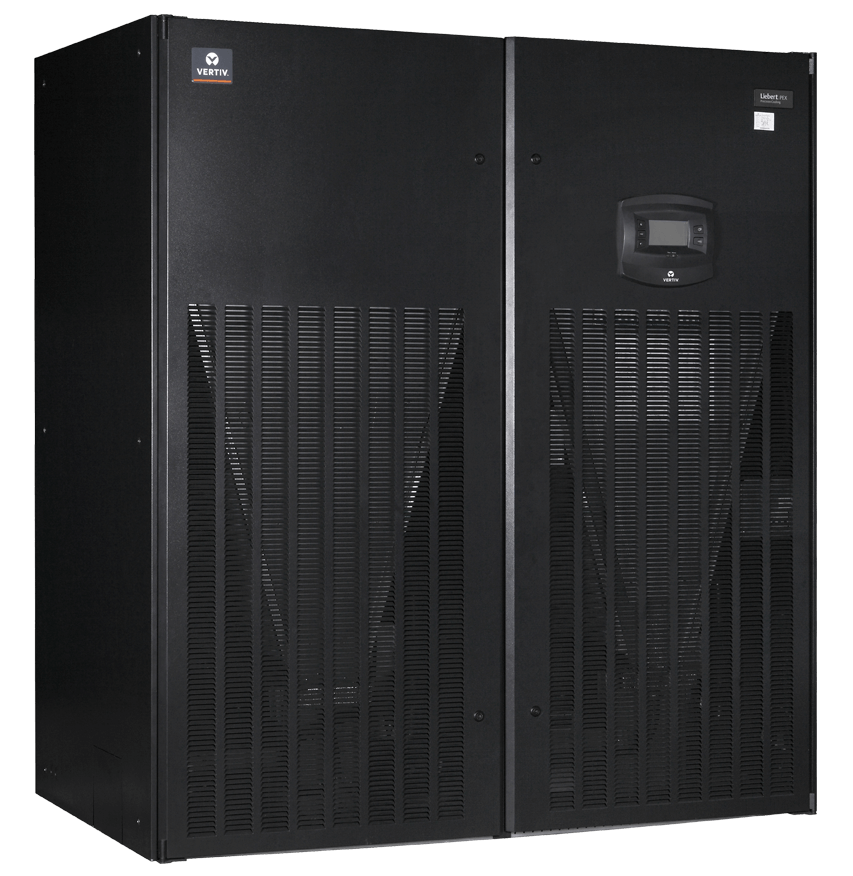

Liebert SDC3 智慧双循环节能机组是一款能充分利用室外自然冷源的空调，降低机组能耗。在同一套制冷系统中实现常规制冷和节能制冷，高度一体化设计。采用环保冷媒R410a。 SDC3除了机械压缩制冷运行和低温节能制冷运行两种模式外，增加混合制冷模式。当室外温度≤20℃时，即可开启混合制冷模式，通过变频泵辅助压缩机运行，节省压缩机功耗，提高系统制冷量和能效比。
SDC3智慧双循环节能空调是维谛技术开发的高效节能空调，能充分利用室外自然冷源，降低机组能耗。在同一套制冷系统中实现常规制冷、节能系统制冷两套循环系统，高度一体化设计。不引入新风，保持了机房密闭性、洁净度，可应用在任何数据通信机房。

应用范围

■ 中、大型数据机房
■ 计算机房和数据中心(IDC)
■ 工业控制室及实验室
■ UPS和电池室

机械压缩制冷模式

当室外温度大于20℃，启用压缩机进行制冷，满足室内散热需求。

混合制冷模式

SDC3除了机械压缩机制冷运行和低温节能模式制冷运行两种模式外，新增加混合制冷模式。当室外温度≤20℃时，即可开启混合制冷模式，通过变频泵辅助压缩机运行，节省压缩机功耗，降低冷凝温度，提高制冷量，增大系统能效比。

自然冷节能模式

当室外温度小于10℃，在满足室内制冷需求条件下，自动切换压缩机系统进入节能泵运行，大大降低机组能耗，提高全年自然冷运行时间。

产品优点

节能、环保

■ 室外高温时，采用高能效涡旋压缩机制冷，高效节能
■ 室外温度较低时，采用节能系统制冷，降低空调能耗
■ 全调速室外机，实现节能运行并保证系统压力稳定
■ 大面积V型蒸发器，高显热比设计
■ 智能控制器，实现机组高效稳定运行
■ 采用R410a环保冷媒
■ 可选配V型集中式外机，提高整机能效

高可靠性

■ 经过严格认证的高品质部件
■ 智能控制器自动切换制冷模式，具有多种保护功能，保证机组安 全稳定运行
■ 具有故障自诊断和预警功能的智能控制系统

易使用、易维护

■ 可拆卸搬运的结构，100%全正面维护
■ 一体化设计，易安装，易维护
■ 占地面积小
■ 超大屏幕全中文图形显示屏
■ 提供标准RS485接口，并可选配SNMP卡，实现远程监控
■ 可选配一体化室外机，节省室外机占地
SDC3节能空调——绿色数据中心的基石
■ 空调系统是数据中心的能耗大户
■ 压缩机是空调系统的能耗大户■ 降低压缩机能耗是数据中心节能的关键
■ SDC3节能空调改变了传统的制冷方式
■ 室外低温时降低了压缩机能耗
■ SDC3节能空调已成为绿色数据中心的重要组成部分
压缩机制冷+自然冷源，节能降耗，体现绿色机房理念
■ 达到设定条件时，开启节能系统制冷，降低机组能耗
■ 智能控制器对制冷模式自动切换
■ 不引入新风，不受外界空气质量影响，应用范围大大扩展
■ 室外温度越低，节能效果越好SDC3机组参数

机组型号 SD030 SD040 SD050 SD060 SD070 SD080 SD090 SD100
制冷量 30
压缩机模式2		 40 50 60 70 80 90 100
显冷量 27
1  		 36 45 54 63 72 81 90
混合模式 制冷量 35 46.5 58 69.7 81.3 92.9 104.5 116.1
  泵模式2 制冷量 29.5 39.2 49 58.8 68.6 78.4 88.2 98
  标准风量(m3/h)   9000 12000 13600 18000 21200 24000 25600 27200
风机 风机台数   1 1 1 2 2 2 2 2
  机外静压(Pa)   20-300 20-300 20-300 20-300 20-300 20-300 20-300 20-300
压缩机3 数量   1 1 1 2 2 2 2 2
数量 1 1 1 2 2 2 2 2
功率(kW) 0.35 0.45 0.55 0.7 0.8 0.9 1 1.1
电加热4 功率(kW) 6 9 9 9 9 12 12 12
远红外 加湿量(kg/h) 3.5 3.5 3.5 7 7 7 7 7
加湿器 加湿水盘 不锈钢 不锈钢 不锈钢 不锈钢 不锈钢 不锈钢 不锈钢 不锈钢
滤网等级 G4 G4 G4 G4 G4 G4 G4 G4
过滤网5 尺寸(mm) 995×850×21 995×850×21 1093×850×21 995×850×21 995×850×21 995×850×21 1093×850×21 1093×850×21
数量 2 2 2 4 4 4 4 4
回液管ID(mm) 16 16 16 16 16 16 16 16
回液管数量 1 1 1 2 2 2 2 2
室内机组 排气管ID(mm) 22 22 22 22 22 22 22 22
接口尺寸 排气管数量 1 1 1 2 2 2 2 2
远红外加湿器注水管
OD(mm) 6.35 6.35 6.35 6.35 6.35 6.35 6.35 6.35

冷凝水排水管ID(mm)
19
19
19
19
19
19
19
19
净重 kg 360 380 430 650 670 690 770 780

电参数		 FLA7(A) 30 39.6 46.3 55.3 58.2 70.6 76.4 83.6
  主空开(A) 100 100 100 100 100 125 125 125
注：
1：能力均基于室内工况24℃dB ，50%RH。
2：压缩机模式、混合模式、泵模式分别基于室外工况35℃、15℃、－5℃。
3：涡旋，R410A制冷剂。
4：PTC电加热。
5：基于ASHRAE52.1-1992，人工记重法，平均过滤效率90％以上；过滤效率等级G4（EN779）。
6：满负荷电流数。机组的的最大满负荷电流值并不是所有部件的额定最大满负荷电流之和，而是在最大电负荷下可能同时运行的相关运行部件的额定最大满负荷电流的总和。

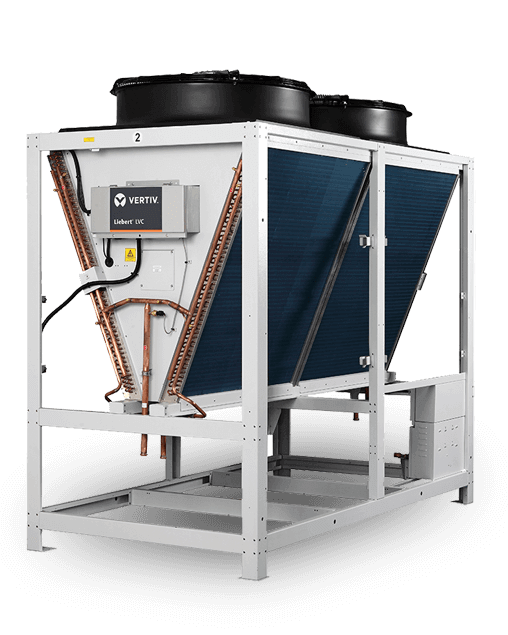

SDC3机组室外冷凝器


■ 由不锈钢连接件与船用等级耐腐蚀铝材组成
■ 无极调速风机控制
■ 维护要求极低的风机适用于各种气候条件
■ 单/双制冷回路设计
机型 外形尺寸
(L×H×W mm)		 重量
(kg)		 风机数量 直径
(mm)		 额定风量
(m3/h)		 额定电流
(A)		 液管尺寸
(mm)		 气管尺寸
(mm)
LSF38-T1 1374×990×695 120 1 800 15800 3.2 16 22
LSF42-T1 1574×1273×695 130 1 800 15800 3.2 16 22
LSF52-T1 1574×1273×695 140 1 800 14000 3.2 22 28
LSF62-T1 1874×1273×689 150 2 710 25600 4.6 22 28
LSF76-T1 2384×1273×695 220 2 800 31600 4.8 22 28
LSF85-T1 2384×1273×695 230 2 800 31600 4.8 22 28
