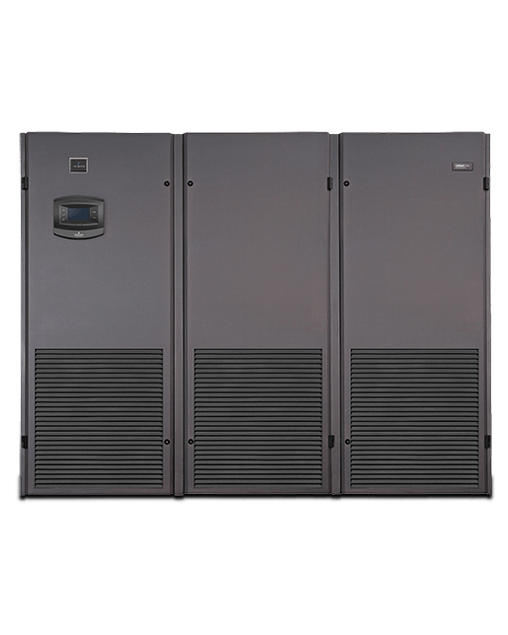

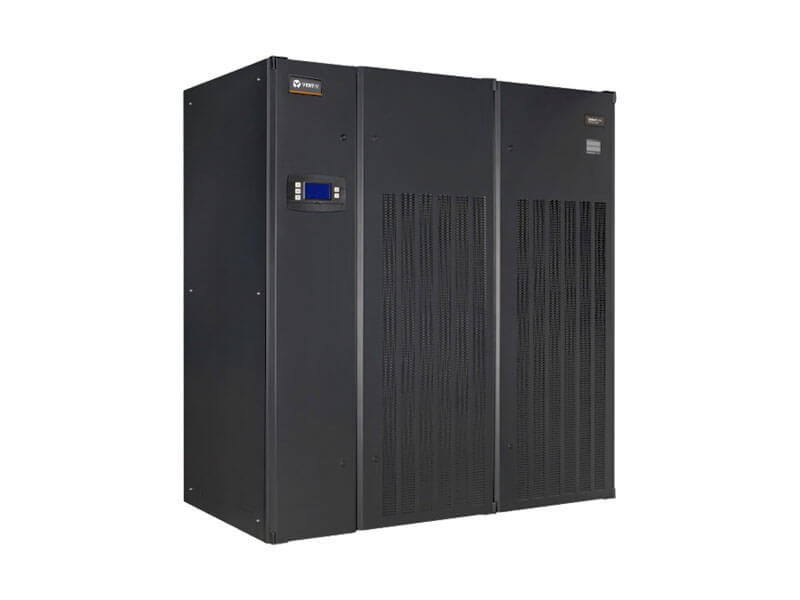

维谛PEX2机房专用精密空调包括风冷、水冷、乙二醇冷、风冷/冷冻水双冷源、水冷/冷冻水双冷源、Free Cooling自然冷、冷冻水、冷冻水双盘管等多种型式。制冷量范围宽，风冷、水冷、乙二醇冷机组20kW~100kW，冷冻水机组28-200kW。高可靠性、高灵活性、全寿命成本。完全满足大，中型交换机房，移动机房，数据中心等高标准要求。
Liebert®
超过40年的值得信赖的精密空调专家
• PEX机组是基于维谛技术全球研发与设计平台的新一代精密空调机组，精密空调从1965年开始，在计算机、数据中心和通讯机房等有数万台机组的运行经验。
• PEX将维谛技术40多年的研发经验和优秀的工程设计理念融入于内。
应用广泛的Liebert® PEX空调机组
• 数据中心(IDC)和通讯机房
• 中、大型计算机机房
• UPS和电池室
• 工业控制室和精密加工设备
精密实验室和检测室
目前，各种和网络相关的业务日益增加，每一次的业务中断造成的损失越来越大，我们需要在基础设施方面花费更多的精力和支持。各种设备安全稳定运行的环境基础也越来越引起我们的重视。
Liebert PEX精密空调机组针对电子设备高显热设计，不但能为设备提供理想的温湿度环境(温度20-25℃，相对湿度40%-55%)，还能避 免机房温度在不同工况下的剧烈波动。
Liebert® PEX的每一个部件经过严格的设计、制造和测试，以保障整机的高效性。
• 控制器现场联控多达32台空调机组，多种联控模式可根据机房现场情况进行选择，以实现节能和降低制冷系统的全寿命成本
• Copeland涡旋式压缩机，高能效比
• EC风机，比普通风机节能20%
• 远红外加湿器，加湿响应快，加湿量恒定，水温低
• “V”型蒸发器，在有限的空间内增大换热面积
数据中心平均能耗的35%～45%用于机房制冷系统
• 数据中心由众多类型的设备组成，产生大量的显热
• 冷却系统占机房总能耗的35%以上
• 冷却系统的能耗在数据中心占相当大的比重，其节能性就需要被重点关注，请确保选择正确的制冷解决方案
Vertiv Liebert® PEX：不是依靠单一的节能部件实现高能效比
• 高能效比是Liebert PEX的重要特性。Liebert PEX使用的每一个部件都经过严格测试以保证整机节能性
• 通过减少关键部件工作时间和提高平均无故障时间(MTBF)，以进一步提高系统的高效节能性
• 除了保证每个单独部件都高效运行外，这些部件的完美配合以提高整机效率也是设计重点
保证Liebert® PEX具有高效率的关键
1 EC风机（可选）
EC风机可以降低风机输入功率，并无极调整风机转速，能减少能耗并延长部件寿命，可为IT设备提供最佳运行环境。
2 控制器
控制器可实现群组运行模式，是Liebert PEX的特性之一，通过让多个机组作为一个系统运行来提高效率并优化机房制冷性能。
3 红外加湿器
红外加湿器在Liebert 精密空调系统中的应用已经有25年历史，可以适应各种水质。其高效性、快速响应和洁净加湿使得它在高精度、无杂质的湿度控制场合成为工业标准。
4 自然冷却功能
维谛技术可选的SDC智能双循环空调机组有两个循环系统，室外高温时运行压缩机循环制冷，室外低温时运行自然冷循环制冷，节能率高达40%以上，是业界最领先的自然冷解决方案。
5 其它节能设计 下送风风机下沉式设计可选微通道室外机 快速除湿设计
大面积V型蒸发盘管室外全调速风机
机组内部气流采用CFD进行最优化
高效风机系统
EC风机
除传统的风机外，Vertiv Liebert® PEX还可以选择EC风机。革命性EC风机技术采用高效可调速控制电机，可大大减少能耗并延长部件寿命，为最终用户提供最大价值。EC风机由Liebert 控制器控制，可为IT设备提供最合适的气流以提供最佳运行条件。针对EC风机下送风机组，采用风机下沉式设计，在现场安装时，把EC风机下沉到地板下，可以进一步降低风机能耗。
特征和收益
• 采用的直流无刷电机相比普通标准交流电机节能10～20%
• 按制冷需求或风压自动调整风机转速，按需提供风量
• 软启动功能，启动电流低
节能特性：
• 轮巡模式(Rotation)和自动备份模式(Standby)
• 冷量动态分配(Cascading)跟据实际制冷需求开启或关闭相应的空调机组
• 避免竞争运行模式。避免出现同时制冷和加热、或除湿和加湿的情况
通过VLiebert 控制器，可实现多台机组的高级群控。
保证机房空调整体最佳性能
Liebert 控制器可实现多台机组的高级群控，使得所有机组像整体一样联合工作，以保证空调系统的最佳性能。
控制器可以群控多达32台空调机组，并且32台机组可以分为多个组运行。
通过控制器可以实现空调机组相互之间的备份、轮巡功能，保证空调系统的稳定运行；根据机房负荷动态调整空调机组运行数量，以及协调群组内空调机组避免竞争运行，实现空调系统的高效运行 。
最佳机房空间投资回报
• Liebert PEX机组占地和维护面积的最小化，为您的空间投资提供最佳回报
• 所有主要部件均可以从正面方便地进行维护
• 对于搬运困难的场所(例如，电梯、楼梯、门较小的场所)，机组可方便地进行拆卸和重新组装
紧凑的机组，最小的维护面积
同时考虑机组尺寸和所需的维护面积，Liebert PEX为您在数据中心空间上的投资提供最佳回报
高可靠性
Liebert® 一贯坚持的高可靠性设计
• 经过严格认证的高品质部件
• 先进的控制器自动平衡部件的运行和磨损，延长系统寿命
• 具有专家自诊断和故障预警功能的控制系统
• 碳钢铆钉铆接的骨架机身，既稳定坚固又容易拆分
• 内外双层面板，内置防火隔热材料
• 压缩机高低压、排气高温、风量丢失、风机过载等多重保护措施
Liebert® PEX 风冷机组技术参数
P**** 1020 1025 1030 1035 2035 2045 2055 2040 2050 2060 2070 3070 3080 3090 3100
FC风机，风冷/水冷/乙二醇冷，涡旋压缩机，R-407C & R22,24℃(DB) / 50%RH
EC风机，风冷/水冷/乙二醇冷，涡旋压缩机，R-407C & R22,24℃(DB) / 50%RH
FC风机，风冷/水冷/乙二醇双冷源，涡旋压缩机，R-407C & R22，CW 进水温度7℃, 回水温度12℃,24℃(DB) / 50%RH
EC风机，风冷/水冷/乙二醇双冷源，涡旋压缩机，R-407C & R22，CW 进水温度7℃, 回水温度12℃,24℃(DB) / 50%RH
总冷量kW 20.3 23.2 30.2 37.0 45.8 54.0 41.3 47.2 61.0 67.0 74.0 82.7 90.1 100.0
DX
总冷量kW 25.7 28.0 29.4 48.6 59.7 63.5 52.2 59.0 66.1 67.3 92.6 97.2 97.8 99.0
CW
水流量l/s 1.24 1.34 1.41 2.32 2.85 3.07 2.50 2.83 3.17 3.23 4.46 4.55 4.69 4.73
风量m3/h 6500 7,500 8,300 10,000 14,000 16,000 11,200 13,800 17,000 17,600 23,000 25,000 25,500 25,800
风机 数量(台) 1 1 1 1 2 2 2 2 2 2 2 3 3 3 3
备注：
1. 测试条件380V/50Hz～3P，室内温度24℃，相对湿度50%RH。
2. 水冷/乙二醇机组流量调节阀标准型为三通阀，可选配两通阀。
3. 水冷机组冷却水水压高于1034kPa时，请与维谛技术有限公司联系。
4. 如所需数据未在表中列出，请与维谛技术有限公司联系。
Liebert®
超过40年的值得信赖的精密空调专家
• PEX机组是基于维谛技术全球研发与设计平台的新一代精密空调机组，精密空调从1965年开始，在计算机、数据中心和通讯机房等有数万台机组的运行经验。
• PEX将维谛技术40多年的研发经验和优秀的工程设计理念融入于内。
应用广泛的Liebert® PEX空调机组
• 数据中心(IDC)和通讯机房
• 中、大型计算机机房
• UPS和电池室
• 工业控制室和精密加工设备
精密实验室和检测室
目前，各种和网络相关的业务日益增加，每一次的业务中断造成的损失越来越大，我们需要在基础设施方面花费更多的精力和支持。各种设备安全稳定运行的环境基础也越来越引起我们的重视。
Liebert PEX精密空调机组针对电子设备高显热设计，不但能为设备提供理想的温湿度环境(温度20-25℃，相对湿度40%-55%)，还能避 免机房温度在不同工况下的剧烈波动。
Liebert® PEX的每一个部件经过严格的设计、制造和测试，以保障整机的高效性。
• 控制器现场联控多达32台空调机组，多种联控模式可根据机房现场情况进行选择，以实现节能和降低制冷系统的全寿命成本
• Copeland涡旋式压缩机，高能效比
• EC风机，比普通风机节能20%
• 远红外加湿器，加湿响应快，加湿量恒定，水温低
• “V”型蒸发器，在有限的空间内增大换热面积
数据中心平均能耗的35%～45%用于机房制冷系统• 数据中心由众多类型的设备组成，产生大量的显热
• 冷却系统占机房总能耗的35%以上
• 冷却系统的能耗在数据中心占相当大的比重，其节能性就需要被重点关注，请确保选择正确的制冷解决方案
Vertiv Liebert® PEX：不是依靠单一的节能部件实现高能效比• 高能效比是Liebert PEX的重要特性。Liebert PEX使用的每一个部件都经过严格测试以保证整机节能性
• 通过减少关键部件工作时间和提高平均无故障时间(MTBF)，以进一步提高系统的高效节能性
• 除了保证每个单独部件都高效运行外，这些部件的完美配合以提高整机效率也是设计重点
保证Liebert® PEX具有高效率的关键1 EC风机（可选）
EC风机可以降低风机输入功率，并无极调整风机转速，能减少能耗并延长部件寿命，可为IT设备提供最佳运行环境。
2 控制器
控制器可实现群组运行模式，是Liebert PEX的特性之一，通过让多个机组作为一个系统运行来提高效率并优化机房制冷性能。
3 红外加湿器
红外加湿器在Liebert 精密空调系统中的应用已经有25年历史，可以适应各种水质。其高效性、快速响应和洁净加湿使得它在高精度、无杂质的湿度控制场合成为工业标准。
4 自然冷却功能
维谛技术可选的SDC智能双循环空调机组有两个循环系统，室外高温时运行压缩机循环制冷，室外低温时运行自然冷循环制冷，节能率高达40%以上，是业界最领先的自然冷解决方案。
5 其它节能设计 下送风风机下沉式设计可选微通道室外机 快速除湿设计
大面积V型蒸发盘管室外全调速风机
机组内部气流采用CFD进行最优化
高效风机系统EC风机
除传统的风机外，Vertiv Liebert® PEX还可以选择EC风机。革命性EC风机技术采用高效可调速控制电机，可大大减少能耗并延长部件寿命，为最终用户提供最大价值。EC风机由Liebert 控制器控制，可为IT设备提供最合适的气流以提供最佳运行条件。针对EC风机下送风机组，采用风机下沉式设计，在现场安装时，把EC风机下沉到地板下，可以进一步降低风机能耗。
特征和收益
• 采用的直流无刷电机相比普通标准交流电机节能10～20%
• 按制冷需求或风压自动调整风机转速，按需提供风量
• 软启动功能，启动电流低
节能特性：
• 轮巡模式(Rotation)和自动备份模式(Standby)
• 冷量动态分配(Cascading)跟据实际制冷需求开启或关闭相应的空调机组
• 避免竞争运行模式。避免出现同时制冷和加热、或除湿和加湿的情况
通过VLiebert 控制器，可实现多台机组的高级群控。
保证机房空调整体最佳性能Liebert 控制器可实现多台机组的高级群控，使得所有机组像整体一样联合工作，以保证空调系统的最佳性能。
控制器可以群控多达32台空调机组，并且32台机组可以分为多个组运行。
通过控制器可以实现空调机组相互之间的备份、轮巡功能，保证空调系统的稳定运行；根据机房负荷动态调整空调机组运行数量，以及协调群组内空调机组避免竞争运行，实现空调系统的高效运行 。
最佳机房空间投资回报• Liebert PEX机组占地和维护面积的最小化，为您的空间投资提供最佳回报
• 所有主要部件均可以从正面方便地进行维护
• 对于搬运困难的场所(例如，电梯、楼梯、门较小的场所)，机组可方便地进行拆卸和重新组装
紧凑的机组，最小的维护面积同时考虑机组尺寸和所需的维护面积，Liebert PEX为您在数据中心空间上的投资提供最佳回报
高可靠性
Liebert® 一贯坚持的高可靠性设计
• 经过严格认证的高品质部件
• 先进的控制器自动平衡部件的运行和磨损，延长系统寿命
• 具有专家自诊断和故障预警功能的控制系统
• 碳钢铆钉铆接的骨架机身，既稳定坚固又容易拆分
• 内外双层面板，内置防火隔热材料
• 压缩机高低压、排气高温、风量丢失、风机过载等多重保护措施
Liebert® PEX 风冷机组技术参数
下送风机组技术参数
P**** 1020 1025 1030 1035 2035 2045 2055 2040 2050 2060 2070 3070 3080 3090 3100FC风机，风冷/水冷/乙二醇冷，涡旋压缩机，R-407C & R22,24℃(DB) / 50%RH
| 总冷量kW | 20.0 | 23.1 | 30.1 | 33.1 | 36.6 | 45.0 | 53.2 | 41.0 | 46.4 | 60.6 | 66.9 | 73.9 | 81.4 | 89.3 | 100.0 |
| 显冷量kW | 18.9 | 21.5 | 26.6 | 29.4 | 35.1 | 41.7 | 47.3 | 38.5 | 43.2 | 53.5 | 59.0 | 68.2 | 71.1 | 79.6 | 88.4 |
| 风量m3/h | 5,670 | 6,660 | 8,280 | 8,190 | 9,900 | 12,240 | 13,680 | 10,980 | 12,960 | 16,200 | 16,020 | 20,160 | 20,160 | 23,940 | 23,760 |
EC风机，风冷/水冷/乙二醇冷，涡旋压缩机，R-407C & R22,24℃(DB) / 50%RH
| 总冷量kW | 20.3 | 23.2 | 30.4 | 33.2 | 37.0 | 45.8 | 54.0 | 41.3 | 47.2 | 60.9 | 67.0 | 74.0 | 82.7 | 89.9 | 100.0 |
| 显冷量kW | 20.1 | 22.6 | 28.2 | 30.4 | 35.2 | 44.6 | 53.1 | 39.2 | 44.9 | 57.4 | 62.4 | 72.4 | 78.4 | 86.1 | 92.8 |
| 风量m3/h | 6500 | 7,500 | 8,300 | 8,500 | 10,000 | 14,000 | 16,000 | 11,200 | 13,800 | 17,000 | 17,600 | 23,000 | 25,000 | 25,500 | 25,800 |
| 总冷量kW 20.0 | 23.1 | 30.1 | 36.6 | 45.0 | 53.2 | 41.0 | 46.4 | 60.6 | 66.9 | 73.9 | 81.4 | 89.3 | 100.0 |
| 显冷量kW 18.9 | 21.5 | 26.6 | 35.1 | 41.7 | 47.3 | 38.5 | 43.2 | 53.5 | 59.0 | 68.2 | 71.1 | 79.6 | 88.4 |
| 总冷量kW 23.9 | 26.2 | 29.4 | 48.2 | 54.9 | 58.6 | 51.4 | 57.0 | 64.2 | 63.6 | 86.3 | 86.3 | 94.8 | 95.3 |
| 显冷量kW 20.2 | 22.6 | 26.3 | 38.6 | 45.1 | 48.8 | 41.6 | 47.0 | 54.9 | 54.4 | 72.0 | 72.0 | 81.3 | 81.4 |
| 水流量l/s 1.14 | 1.27 | 1.42 | 2.32 | 2.53 | 2.78 | 2.45 | 2.72 | 3.10 | 3.06 | 4.14 | 4.14 | 4.53 | 4.55 |
| 压降kPa 37.1 | 45.5 | 56.2 | 42.9 | 54.4 | 60.4 | 47.6 | 57.9 | 73.6 | 71.8 | 63.8 | 63.8 | 76.8 | 71.2 |
| 风量m3/h 5,670 | 6,660 | 8,280 | 9,900 | 12,240 | 13,680 | 10,980 | 12,960 | 16,200 | 16,020 | 20,160 | 20,160 | 23,940 | 23,760 |
总冷量kW 20.3 23.2 30.2 37.0 45.8 54.0 41.3 47.2 61.0 67.0 74.0 82.7 90.1 100.0
DX
总冷量kW 25.7 28.0 29.4 48.6 59.7 63.5 52.2 59.0 66.1 67.3 92.6 97.2 97.8 99.0
CW
水流量l/s 1.24 1.34 1.41 2.32 2.85 3.07 2.50 2.83 3.17 3.23 4.46 4.55 4.69 4.73
风量m3/h 6500 7,500 8,300 10,000 14,000 16,000 11,200 13,800 17,000 17,600 23,000 25,000 25,500 25,800
风机 数量(台) 1 1 1 1 2 2 2 2 2 2 2 3 3 3 3
备注：
1. 测试条件380V/50Hz～3P，室内温度24℃，相对湿度50%RH。
2. 水冷/乙二醇机组流量调节阀标准型为三通阀，可选配两通阀。
3. 水冷机组冷却水水压高于1034kPa时，请与维谛技术有限公司联系。
4. 如所需数据未在表中列出，请与维谛技术有限公司联系。
